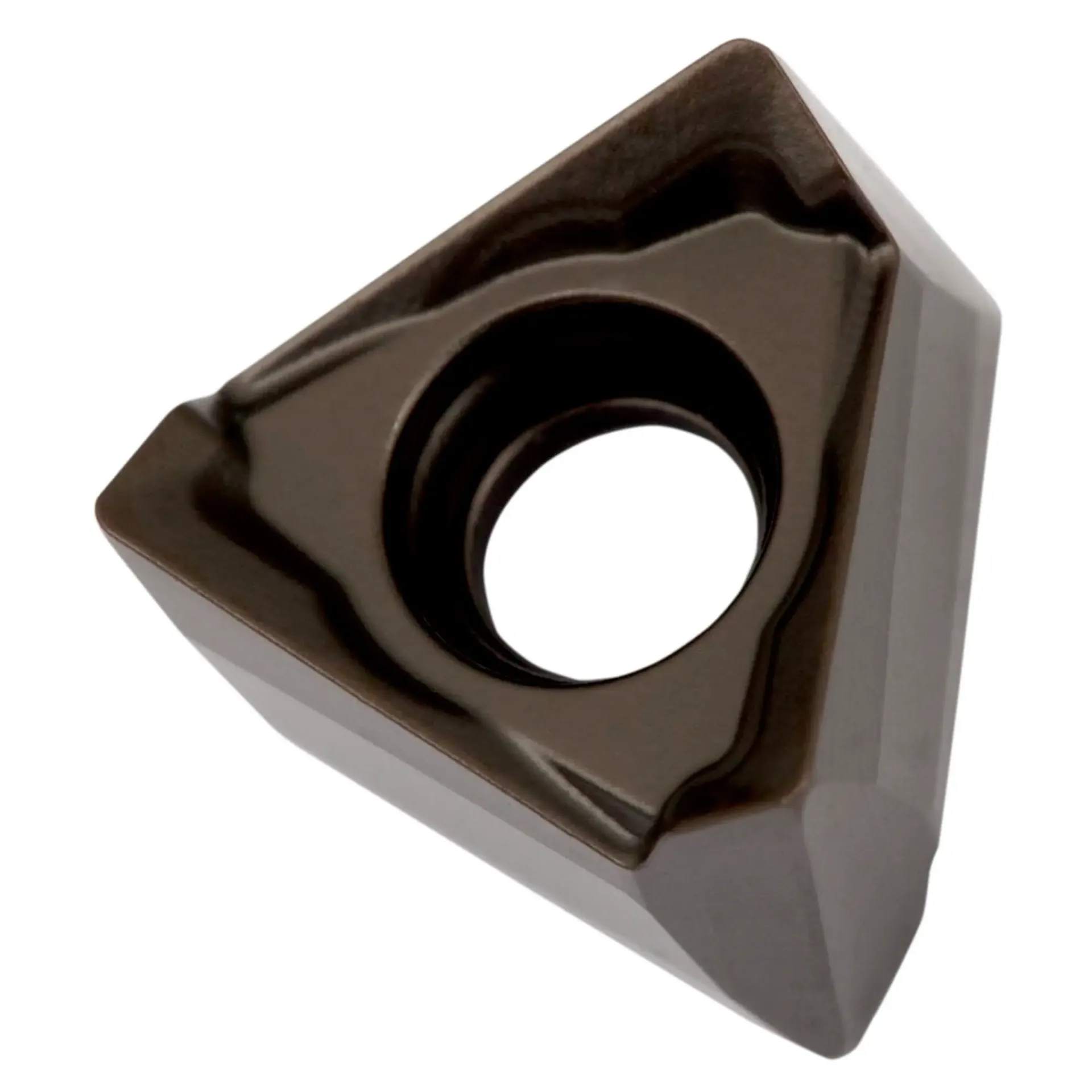

TNGX 100404SR-M:M9340

Stokta Mevcut

Kategori

Marka

Dormer Pramet

Stok Kodu

B2ZHH3TBYQ

Bize Ulaş

Ürün Bilgisi

Kesme Koşulları

Ürün Bilgisi

Açıklama

Çift taraflı milling insert TNGX 1004, üçgen maksimum kesme derinliği 5.0mm, ile 0.4mm köşe rayüs, ayar hassasiyeti ISO-tolerans sınıfı G ve M geometri ile yuvarlatılmış ve fazlı kesme kenarları, M9340 MT-CVD kaplamalı WC-Co karbür ISO-kalite aralığında P35 -P50 işlemek için çelik ile kenar alın frezeler STN10

Ürün Detayları

Açıklama	Değer
Ürün adı	TNGX 100404SR-M:M9340
Sipariş kodu ANSI	TNGX 100404SR-M:M9340
EAN numarası	3603603173484

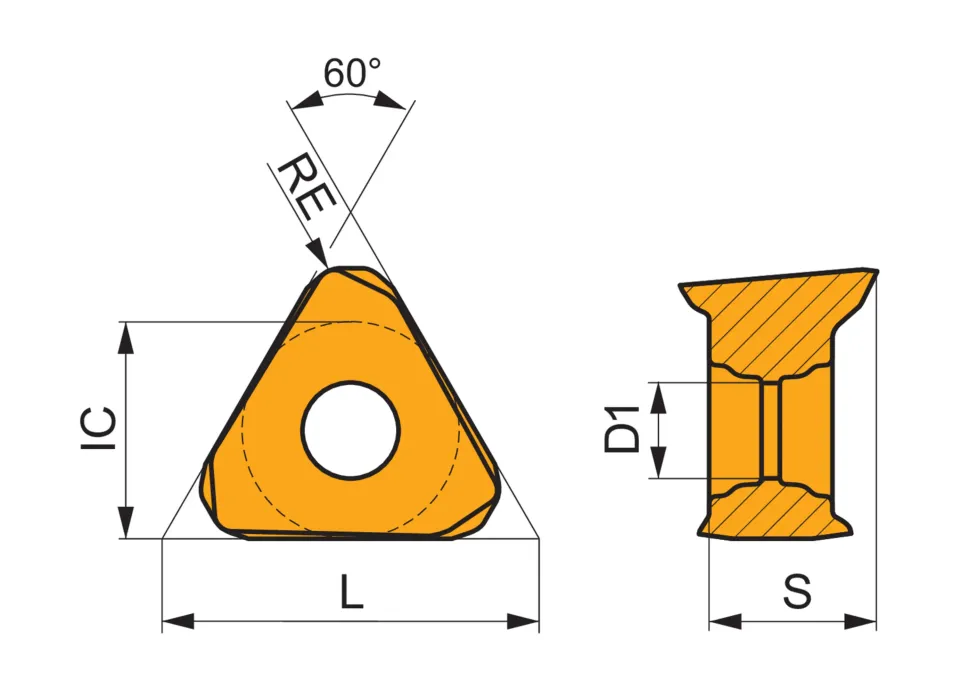

Yarıçap - milimetre (RE)	0.4 mm
Kesme kenarı uzunluğu - milimetre (L)	10.39 mm
Maksimum kesme derinliği - milimetre (APMX)	5 mm
Depth of cut minimum - millimeter (APMN)	0.3 mm
Sabitleme deliği çapı - milimetre (D1)	2.8 mm
Talaş kırıcı üretici tasarımı (CBMD)	M
İç teğet daire çapı - milimetre (IC)	6 mm
Uç şekil kodu (SC)	T - 60° üçgen
Kesici uç kalınlığı - milimetre (S)	4.69 mm
Uç Boşluk Açısı ve Kodu	N 0°
Uç Tasarımı	TNGX
Uç ölçüleri	10
Uç Kalınlığı	04
Uç Tipi	X
İşleme operasyonu	Medium
Kalite	M9340
ISO	TNGX100404SR-M:M9340
ANSI	TNGX100404SR-M:M9340
Marka	Dormer Pramet
Netto ağırlık - gram	1.755
Brüt ağırlık - gram	1.755
Ürün numarası (SAP)	80028526
EDP numarası	7178561

Kesme Koşulları

KESME KOŞULLARI

P - Çelik ve dökme çelikler (Alaşım oranı < 10% ve sertlik < 45HRC)

Uygunluk	ap	vc	f
İlk seçim.	0.3 - 5 mm	205 - 340 m/min	0.05 - 0.13 mm/tooth

M - Paslanmaz çelik (korozyona dayanıklı çelikler, krom oranı > %11

Uygunluk	ap	vc	f
Olası seçim.	0.3 - 5 mm	120 - 200 m/min	0.06 - 0.11 mm/tooth

S - Yüksek sıcaklık alaşımları (yüksek sıcaklık dayanımlı süperalaşımlar ve korozyon dayanımlı paslanmaz çelik)

Uygunluk	ap	vc	f
Olası seçim.	0.3 - 4 mm	40 - 100 m/min	0.06 - 0.09 mm/tooth
