C5-SVQBR-18090-16

C5-SVQBR-18090-16

Stokta Mevcut
Kategori
Poligon Şaftlı Torna Takım Tutucusu ISO S - İç , için VB... uçlar , Dış Takımlar , ISO Pozitif , Tornalama
Marka
Dormer Pramet
Stok Kodu
NGVE43P4A3
Fiyat Teklifi Al
Bize Ulaş
Ürün Bilgisi
Ürün Bilgisi

Açıklama

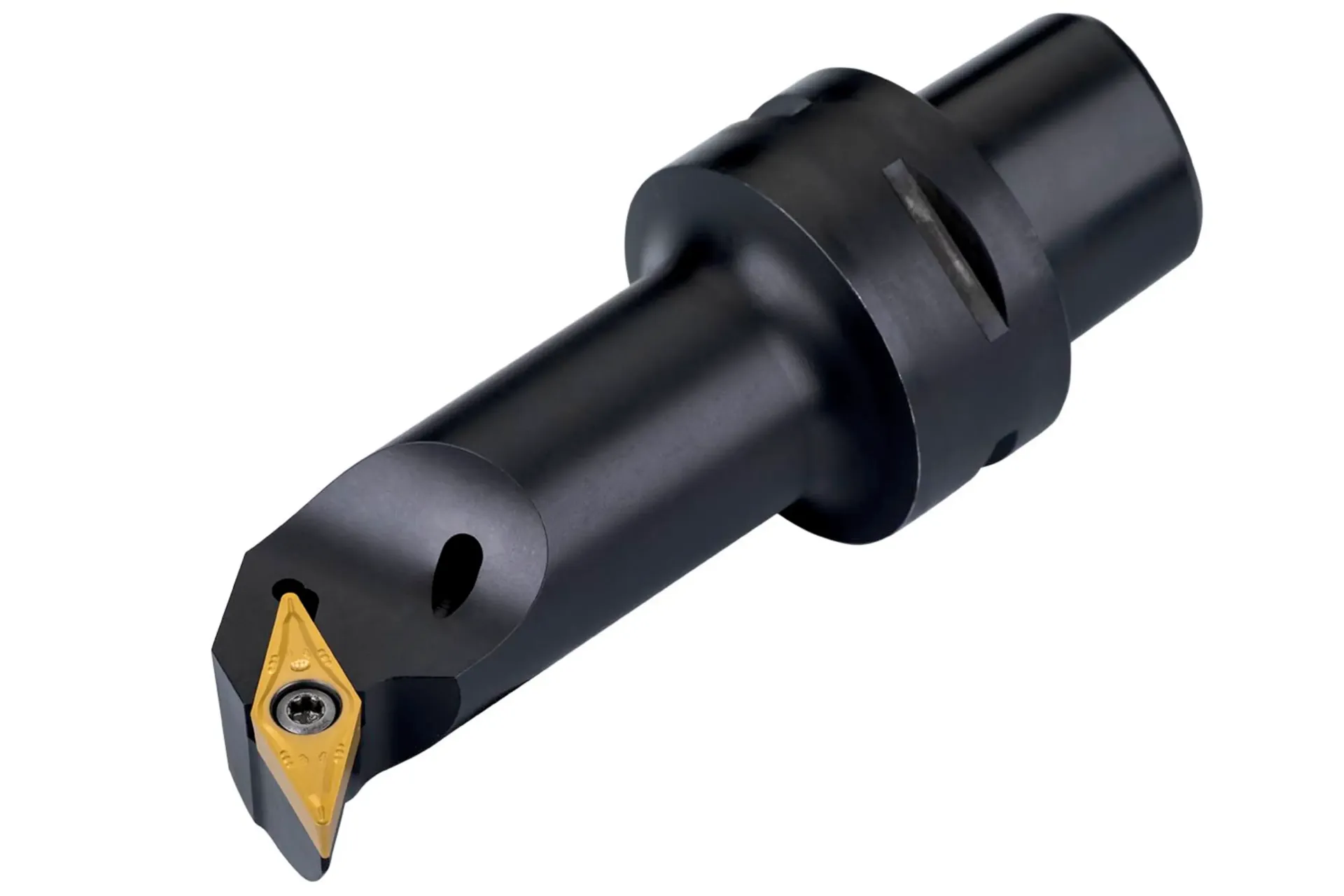

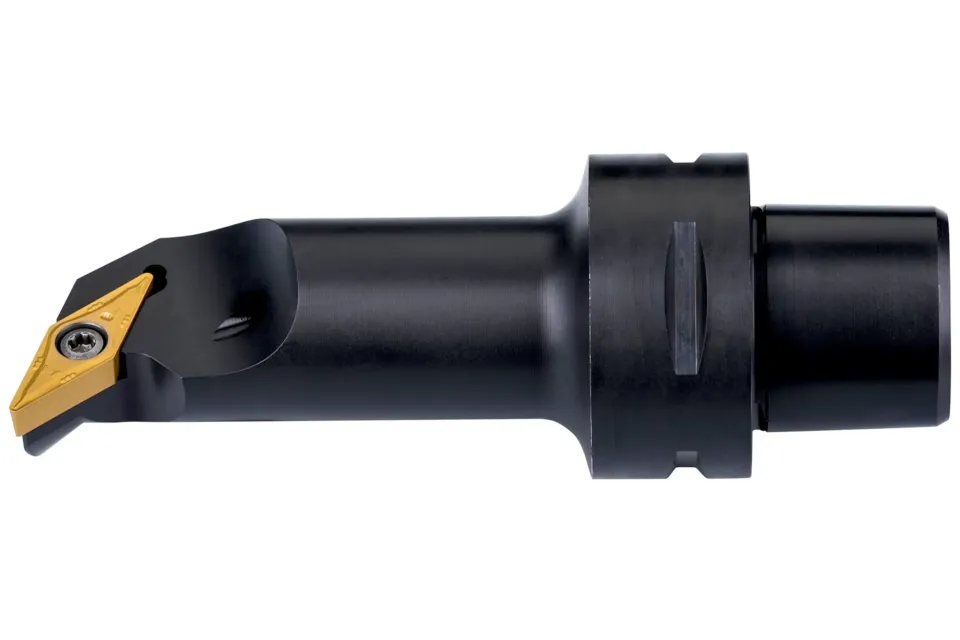

Screw clamp boring bar for holding a 35° rhombus positive insert with an inscribed circle diameter of 9.525mm, 4.76mm thick (ISO designation VB.. 1604.. or VC.. 1604.. ), right hand 107°30' end cutting with off-set shank according to ISO 26623 (Polygon Shank Coupling) size C5, with 18mm funtional width and 90mm protruding length for single and multi-directional copy boring

Ürün Özelliği

Finiş işleme – çok iyi yüzey kalitesi - Olası seçim.
Orta talaş işleme – iyi yüzey kalitesi - İlk seçim.
Kaba talaş işleme – sınırlanmamış yüzey pürüzlülüğü - Olası seçim.
Stabil çalışma koşullarına uygun - İlk seçim.
S - Vida sıkmalı
Sağa Dönüş/Kesme

Ürün Kullanımı

Tek yönlü kopya tornalama – dıştan - İlk seçim.
Arkadan pah verme (kenar kırma) - Olası seçim.
Delik içinde pah verme (kenar kırma) - Olası seçim.
Koni tornalama – içten - Olası seçim.
Delik içinde alın kopya tornalama - Olası seçim.
Omuz ile boyuna tornalama - içten - Olası seçim.
Omuz olmadan boyuna tornalama - içten - Olası seçim.

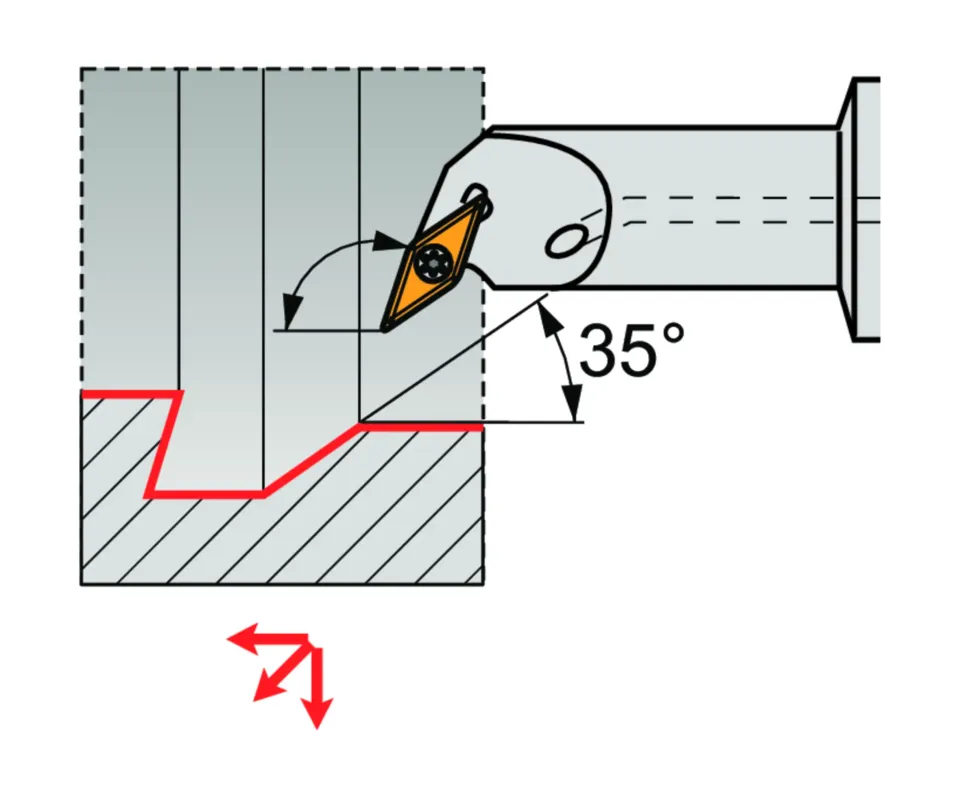

Çok yönlü kopya tornalama – içten - İlk seçim.

Ürün Detayları

Açıklama Değer
Ürün adı C5-SVQBR-18090-16
Sipariş kodu ANSI C5-SVQBR-18090-16
EAN numarası 3603603684782

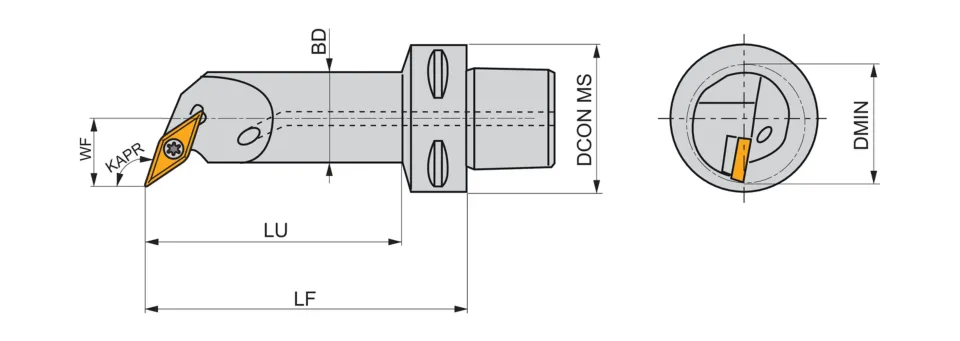

Gövde çapı - milimetre (BD) 25 mm
Minimum delik yarıçapı - milimetre (DMIN) 33 mm
Bağlantı çapı - milimetre (DCON MS) 50 mm
Fonksiyonel uzunluk - milimetre (LF) 90 mm
Fonksiyonel genişlik - milimetre (WF) 18 mm
Eğim açısı (LAMS) -7.2
Dikey kesme Açısı (GAMO) 0
Takım kesme kenarı açısı (KAPR) 107.5
Kullanılabilir Uzunluk - milimetre (LU) 67 mm
Uç ölçüleri 16
ISO C5-SVQBR-18090-16
ANSI C5-SVQBR-18090-16
Marka Dormer Pramet
Netto ağırlık - gram 674
Brüt ağırlık - gram 674
Ürün numarası (SAP) 86036415
EDP numarası 7809899
C5-SVQBR-18090-16 NGVE43P4A3
C5-SVQBR-18090-16
