C1232.0

Stokta Mevcut

Kategori

Marka

Dormer Pramet

Stok Kodu

52UAY42Z9C

Bize Ulaş

Ürün Bilgisi

Kesme Koşulları

Ürün Bilgisi

Açıklama

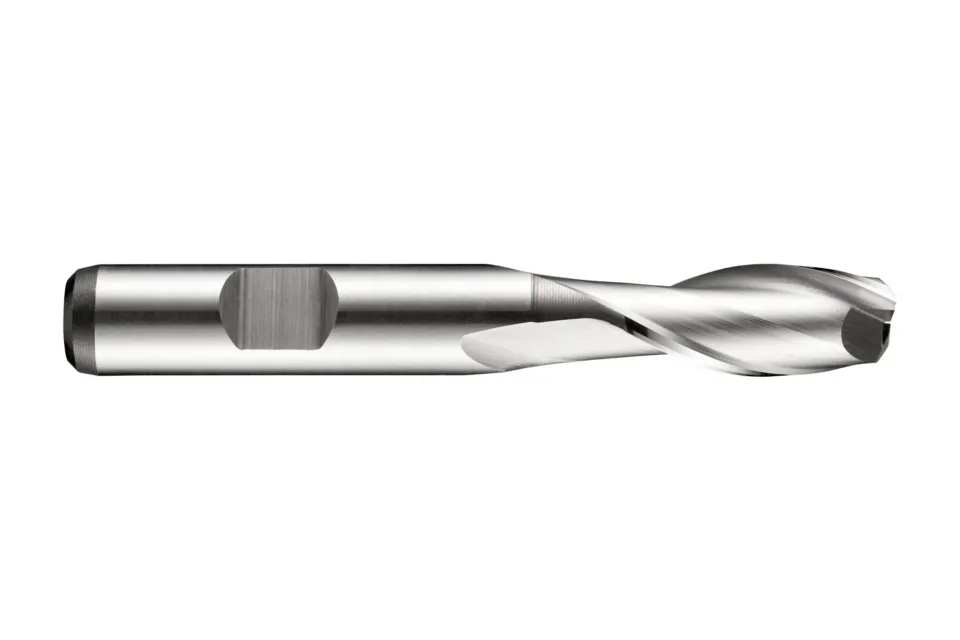

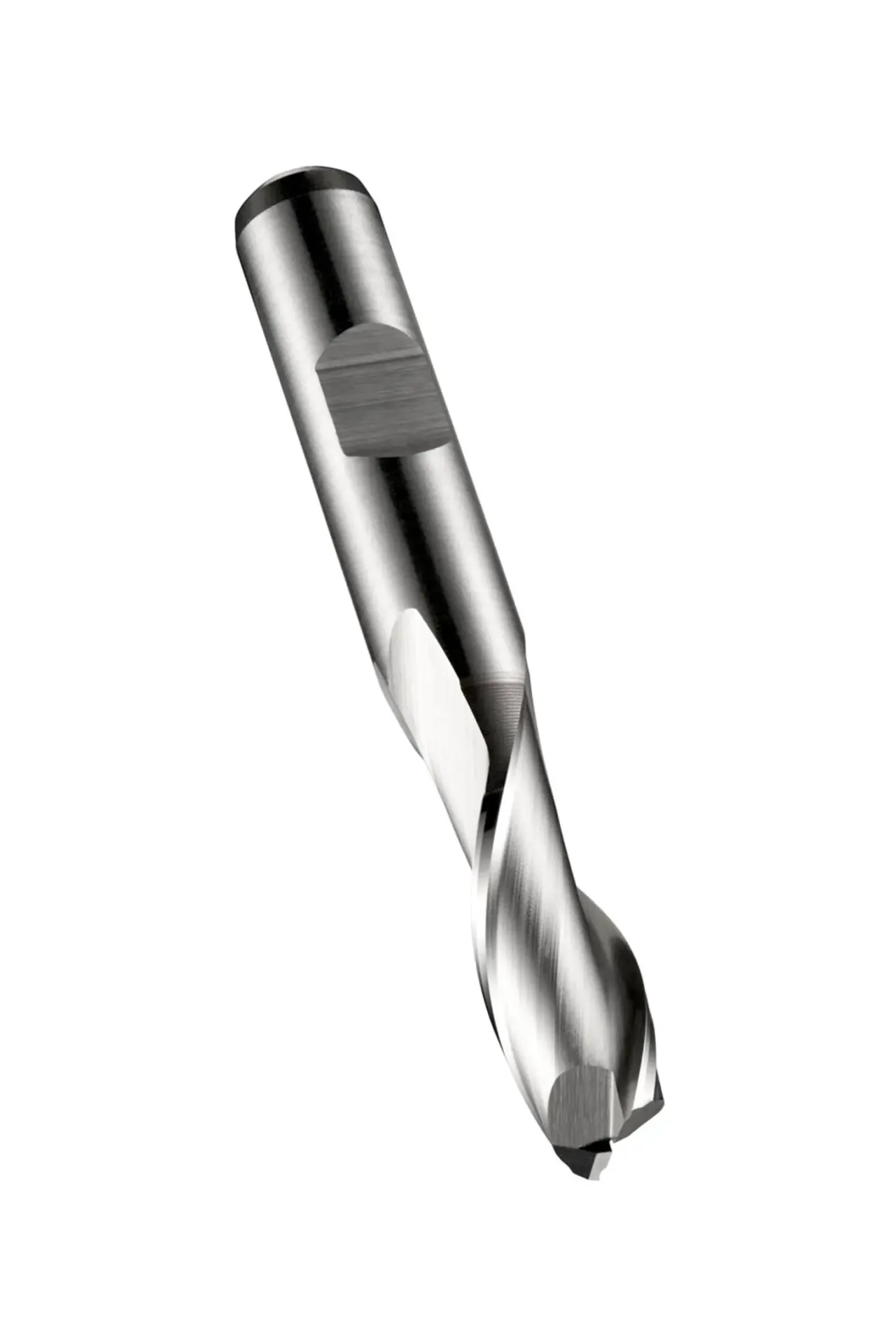

Kısa seri kanal takımı ile 2 kanallı, çap 2mm ile 7mm kesme uzunluğu, 51mm toplam uzunluk ve, göre DIN 844 K ile standart 6mm Weldon şaft, toz metalurjisi HSS-E ile parlak yüzey, 30° helis ve 12° talaş açısı için kenar frezeleme, slot açma ve rampalama içinde çelik ve dökme çelik ve bakır veya bakır alaşımları

Ürün Özelliği

Parlak (kaplamasız)

High Speed Cobalt Powder Metal Tool Material

Düşük ila Yüksek Dirençli Malzemeler için Genel Amaçlı Kesici Tipi

Kesme uzunluğu, Kısa

30° Helis Açısı (Kanal)

DIN 1835B Weldon Şaft

e8 – Endüstri Standardı Takım Tolerans Bölgesi (çap aralığına göre)

Radyal, Diyagonal, Eksenel

DIN 844 K – Parmak Freze Standartları

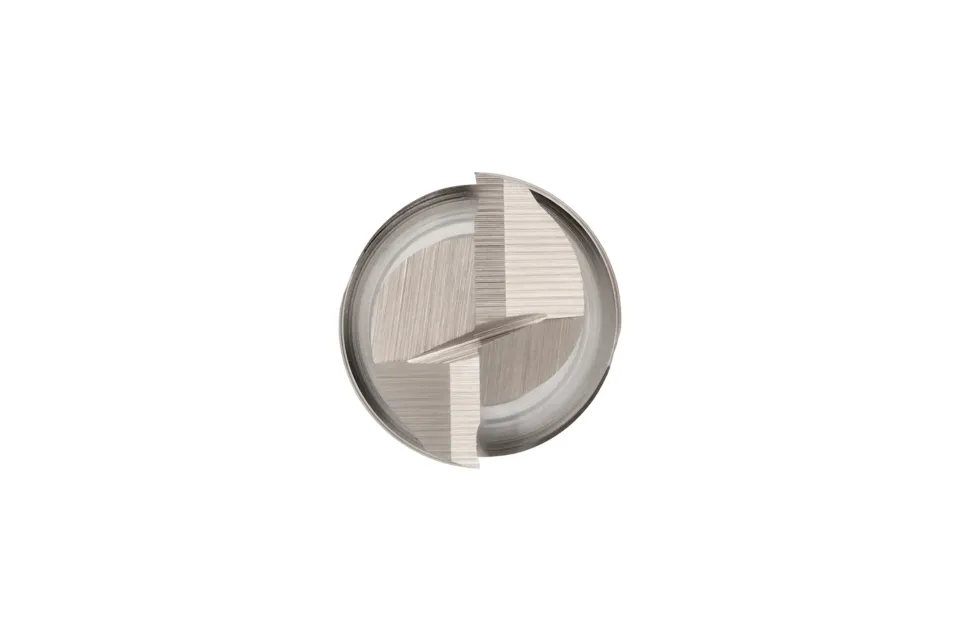

Kanal Sayısı = 2 (dişler)

Ürün Kullanımı

Sığ Kenar frezeleme - İlk seçim.

Sığ Oluk Frezeleme - İlk seçim.

Açılı frezeleme - İlk seçim.

Delik delme - Olası seçim.

P9 Oluk açma (Kama yuvası) - İlk seçim.

Ürün Detayları

Açıklama	Değer
Ürün adı	C1232.0
Sipariş kodu ANSI	C1232.0
EAN numarası	7320760353646

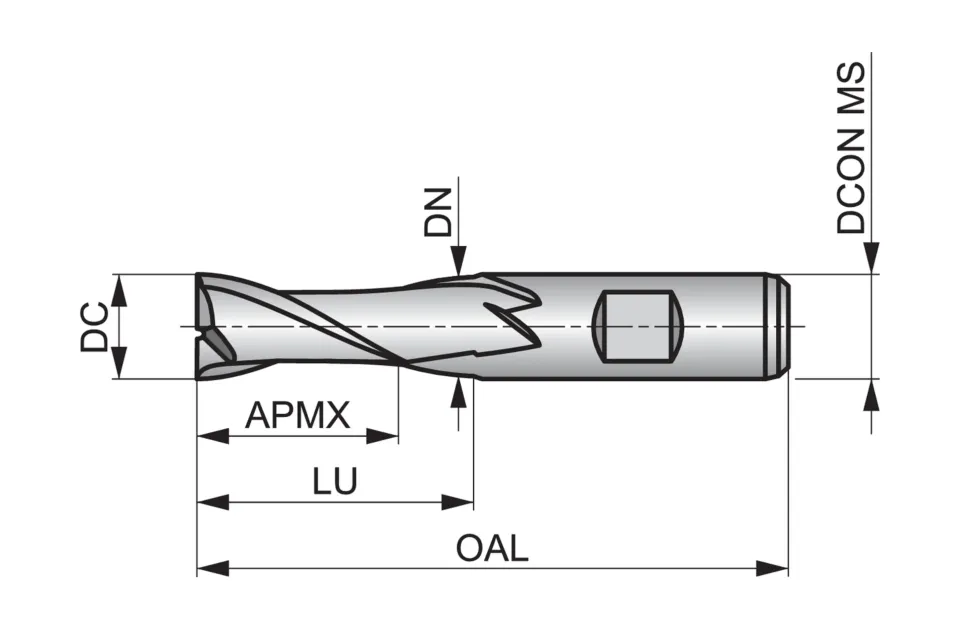

Bağlantı çapı - milimetre (DCON MS)	6 mm
Makine Bağlantı Çap Toleransı (TCDCONMS)	h6
Kesme çapı - milimetre (DC)	2 mm
Maksimum kesme derinliği - milimetre (APMX)	7 mm
Boyun çapı - milimetre (DN)	2 mm
Neck length - millimeter (LN)	8.5 mm
Kanal Sayısı (NOF)	2
Toplam uzunluk - milimetre (OAL)	51 mm
Radyak kesme açısı (GAMF)	12
Boşaltma ile	Evet
ISO	C1232.0
ANSI	C1232.0
Marka	Dormer Pramet
Netto ağırlık - gram	11
Brüt ağırlık - gram	11.3
Ürün numarası (SAP)	86013418
EDP numarası	0353646

Kesme Koşulları

KESME KOŞULLARI

P - Çelik ve dökme çelikler (Alaşım oranı < 10% ve sertlik < 45HRC)

P1 - Kolay işlenebilir çelikler (işlenebilirliği arttırılmış karbon çelikleri)

Açıklama	Uygunluk	vc	f
P1.1 - Kolay işlenebilir sülfürlü karbon çelikleri, sertlik < 240HB	İlk seçim.	53 m/min	0.006 mm/rev
P1.2 - Kolay işlenebilir sülfürlü ve fosforlu karbon çelikleri, sertlik < 180HB	İlk seçim.	59 m/min	0.006 mm/rev
P1.3 - Kolay işlenebilir sülfürlü/fosforlu ve kurşunlu karbon çelikleri, sertlik < 180HB	İlk seçim.	61 m/min	0.006 mm/rev

P2 - Basit karbon çelikleri (çoğunlukla demir karbon çelikleri)

Açıklama	Uygunluk	vc	f
P2.1 - Basit düşk karbonlu çelikler C<%0.55 sertlik < 240HB	İlk seçim.	45 m/min	0.006 mm/rev
P2.2 - Basit orta karbonlu çelikler C<%0.55 sertlik < 240HB	İlk seçim.	40 m/min	0.006 mm/rev

P3 - Alaşımlı çelikler (alaşım oranı < %10 karbon çelikleri)

Açıklama	Uygunluk	vc	f
P3.1 - Alaşımlı çelikler, sertlik < 180HB	İlk seçim.	37 m/min	0.006 mm/rev
P3.2 - Alaşımlı çelikler, sertlik 180-260HB	İlk seçim.	30 m/min	0.004 mm/rev

P4 - Takım çelikleri (kalıpçılık için özel alaşım çelikleri)

Açıklama	Uygunluk	vc	f
P4.1 - Takım çelikleri, sertlik < 26HRC	İlk seçim.	22 m/min	0.004 mm/rev

M - Paslanmaz çelik (korozyona dayanıklı çelikler, krom oranı > %11

M1 - Ferritik paslanmaz çelikler (düz kromlu sertleştirlemeyen alaşımlar)

Açıklama	Uygunluk	vc	f
M1.1 - Paslanmaz çelik, ferritik sertlik < 160HB	Olası seçim.	34 m/min	0.006 mm/rev
M1.2 - Paslanmaz çelik, ferritik, sertlik 160 - 220HB	Olası seçim.	29 m/min	0.006 mm/rev

M2 Martesitik paslanmaz çelik (düz kromlu sertleştirilebilir alaşımlar)

Açıklama	Uygunluk	vc	f
M2.1 - Paslanmaz çelik, martensitik, sertlik < 200HB	Olası seçim.	31 m/min	0.006 mm/rev
M2.2 - Paslanmaz çelik, martensitik, sertlik 200-280HB	Olası seçim.	25 m/min	0.004 mm/rev

K - Dökme demir (Dökme demir ve %2'den düşük karbon alaşımlı)

K1 - Pik döküm (GG) (lamelli grafit mikroyapılı)

Açıklama	Uygunluk	vc	f
K1.1 - Pik, ferritik veya ferritik-perlitik, sertlik < 180HB	Olası seçim.	30 m/min	0.006 mm/rev
K1.2 - Pik, ferritik-perlitik veya perlitik 180-240HB	Olası seçim.	22 m/min	0.006 mm/rev
K1.3 - Pik, perlitik, sertlik 240-280HB	Olası seçim.	17 m/min	0.006 mm/rev

K2 - Dövülebilir demir (GTS/GTW) (ısıl işlemli demir karbon döküm, grafitsiz mikroyapılı)

Açıklama	Uygunluk	vc	f
K2.1 - Dövülebilir demir, ferritik, sertlik < 160HB	Olası seçim.	55 m/min	0.006 mm/rev
K2.2 - Dövülebilir demir, ferritik veya perlitik, seetlik 160-200HB	Olası seçim.	45 m/min	0.006 mm/rev
K2.3 - Dövülebilir demir, perlitik, sertlik 200-240HB	Olası seçim.	36 m/min	0.004 mm/rev

K3 - Sfero (GGG) (demir karbon döküm, nodüler grafit mikroyapılı)

Açıklama	Uygunluk	vc	f
K3.1 - Sfreo (nodüler/sferiodal) demir, ferritik veya perlitik, sertlik < 180-220HB	Olası seçim.	49 m/min	0.006 mm/rev
K3.2 - Sfero (nodüler/sferiodal) demir, ferritik veya perlitik, sertlik 180-220HB	Olası seçim.	37 m/min	0.006 mm/rev
K3.2 - Sfero (nodüler/sferiodal) demir, perlitik, sertlik 220-260HB	Olası seçim.	30 m/min	0.004 mm/rev

K4 - Östenitik veya östemperlenmiş sfero dökme demir (Ni-Resist/ADI) (demir-karbon alaşım döküm, östenitik veya ösferrit mikroyapılı)

Açıklama	Uygunluk	vc	f
K4.1 - Östenitik dökme demir, sertlik < 180HB	Olası seçim.	45 m/min	0.004 mm/rev
K4.2 - Östenitik dökme demir, sertlik 180-240HB	Olası seçim.	34 m/min	0.004 mm/rev
K4.3 - Östemperlenmiş pik döküm, sertlik 240-280HB	Olası seçim.	25 m/min	0.004 mm/rev
K4.4 - Östemperlenmiş sfero döküm, sertlik 280-320HB	Olası seçim.	22 m/min	0.004 mm/rev
K4.5 - Östemperlenmiş sfero dökme demir, sertlik 320-360HB	Olası seçim.	18 m/min	0.004 mm/rev

K5 - Kompakt grafit demir (CGI) (demir-karbon dökme demir, solucansı grafit yapı)

Açıklama	Uygunluk	vc	f
K5.1 - Solucansı, compakt grafit demir, sertlik < 180HB	Olası seçim.	51 m/min	0.004 mm/rev
K5.2 - Solucansı, compakt grafit demir, sertlik 180 - 220HB	Olası seçim.	39 m/min	0.004 mm/rev
K5.3 - Solucansı, compakt grafit demir, sertlik 220 - 260HB	Olası seçim.	30 m/min	0.004 mm/rev

N - Demir dışı metaller (ihmal edilebilir oranda demir içeren alaşımlı metaller)

N1- Biçimlendirilebilir alüminyum

Açıklama	Uygunluk	vc	f
N1.1 - Saf alüminyum ve şekillendirilebilir alüminyum alaşımları, sertlik < 60HB	Olası seçim.	95 m/min	0.008 mm/rev
N1.2 - Şekillendirilebilir alüminyum alaşımları, sertlik 60 - 110HB	Olası seçim.	71 m/min	0.007 mm/rev
N1.3 - Şekillendirilebilir alüminyum alaşımları, sertlik 100 - 150HB	Olası seçim.	48 m/min	0.007 mm/rev

N2 - Dökme Alüminyum

Açıklama	Uygunluk	vc	f
N2.1 - Dökme alüminyum alaşımları, sertlik < 75HB	Olası seçim.	48 m/min	0.006 mm/rev
N2.2 - Dökme alüminyum alaşımları, sertlik 75 - 90HB	Olası seçim.	43 m/min	0.006 mm/rev
N2.3 - Dökme alimünyum alaşımları, sertlik 90 - 140HB	Olası seçim.	31 m/min	0.006 mm/rev

N3 - Bakır veya bakır alaşımları

Açıklama	Uygunluk	vc	f
N3.1 - Kolay işlenebilir bakır alaşımları	İlk seçim.	50 m/min	0.006 mm/rev
N3.2 - Kısa talaş veren bakır alaşımları, kolay işlenebilen.	İlk seçim.	29 m/min	0.006 mm/rev
N3.3 Eloktrolitik bakır ve uzun talaş veren, orta - zor işlenebilen.	İlk seçim.	15 m/min	0.006 mm/rev

N4 - Polimerler (sentetik veya yarı-sentetik malzemeler)

Açıklama	Uygunluk	vc	f
N4.1 Termoplastik polimerler	Olası seçim.	50 m/min	0.006 mm/rev

S - Yüksek sıcaklık alaşımları (yüksek sıcaklık dayanımlı süperalaşımlar ve korozyon dayanımlı paslanmaz çelik)

S1 - Titanyum veya titanyum alaşımları

Açıklama	Uygunluk	vc	f
S1.1 - Titanyum veya titanyum alaşımları, sertlik < 200HB	İlk seçim.	30 m/min	0.004 mm/rev
S1.2 - Titanyum alaşımları, sertlik < 200 - 280HB	Olası seçim.	25 m/min	0.004 mm/rev

S2 - Demir bazlı yüksek sıcaklık alaşımları

Açıklama	Uygunluk	vc	f
S2.1 - Demir bazlı yüksek sıcaklık alaşımları, sertlik < 200HB	Olası seçim.	20 m/min	0.004 mm/rev

S3 - Nikel bazlı yüksek sıcaklık alaşımları

Açıklama	Uygunluk	vc	f
S3.1 - Nikel bazlı yüksek sıcaklık alaşımları, sertlik < 280HB	Olası seçim.	15 m/min	0.004 mm/rev

S4 - Kobalt bazlı yüksek sıcaklık alaşımları

Açıklama	Uygunluk	vc	f
S4.1 - Kobalt bazlı yüksek sıcaklık alaşımları, sertlik < 240HB	Olası seçim.	12 m/min	0.004 mm/rev
