B90316.0

Stokta Mevcut

Kategori

B903 , El operasyonları , Raybalar , Delik İşleme

Marka

Dormer Pramet

Stok Kodu

V3DDW69TZM

Bize Ulaş

Ürün Bilgisi

Açıklama

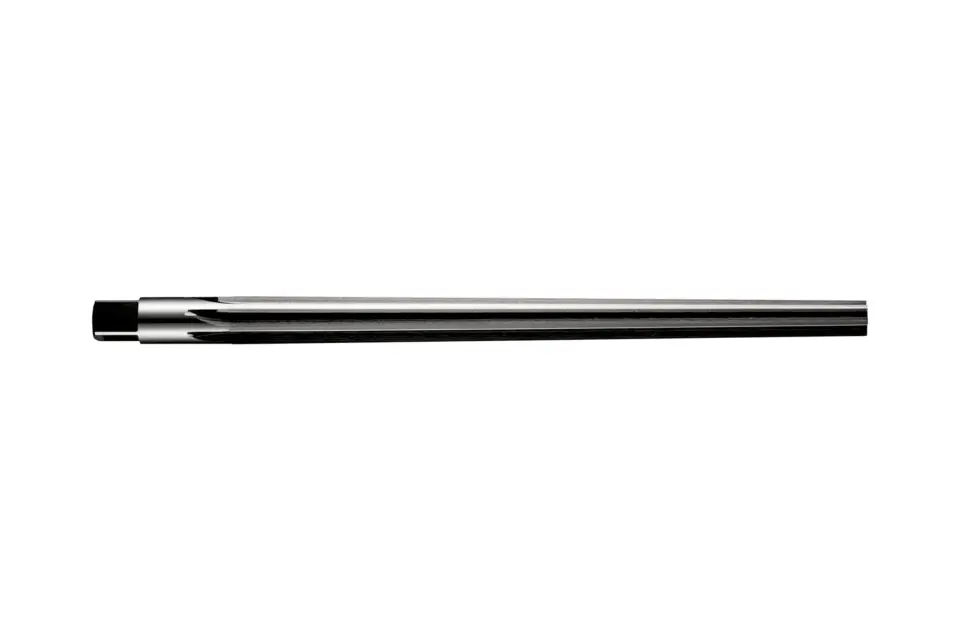

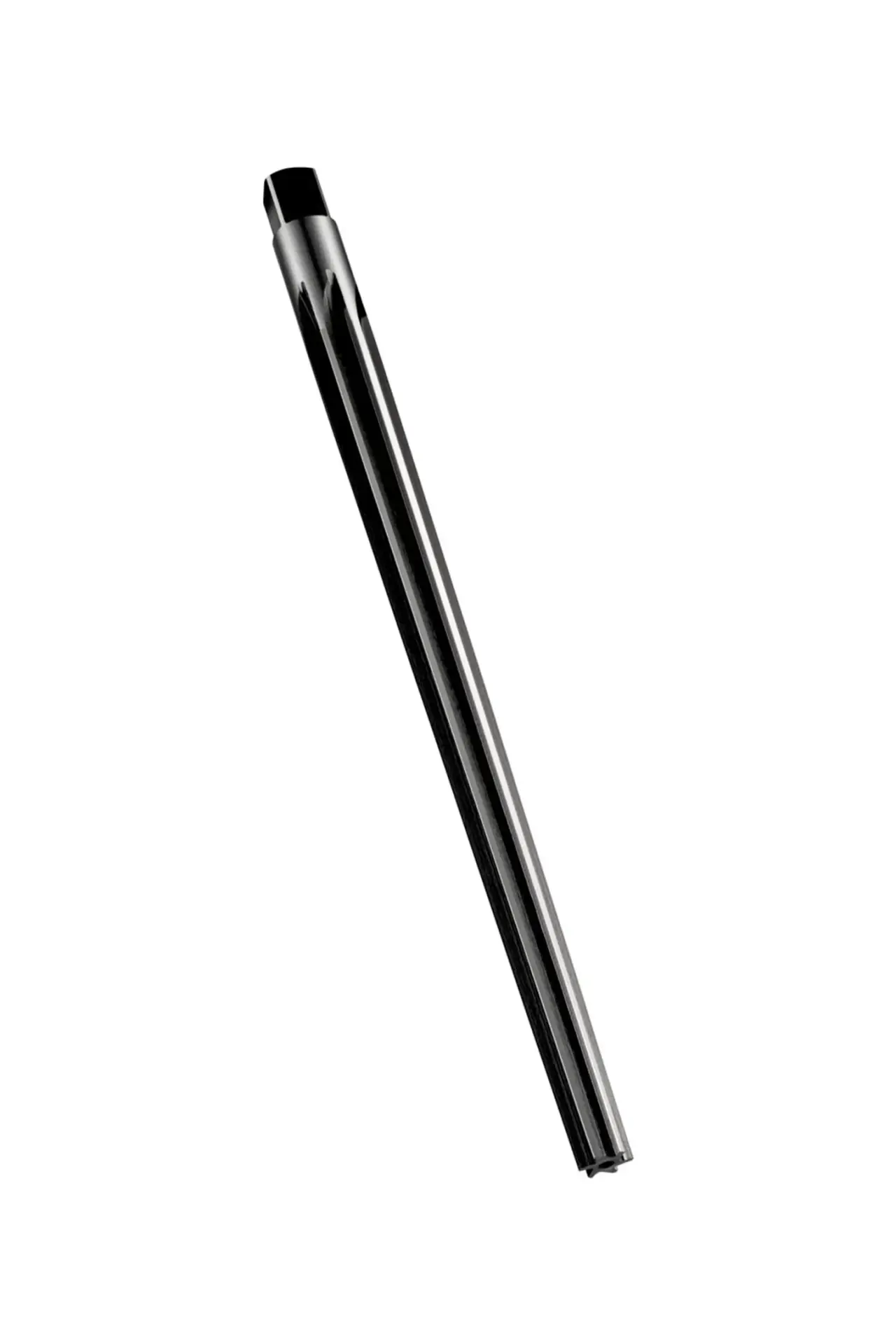

Konik pim el raybası ile düz flütler and a kare sürücü , küçük uç çapı 15.80 mm toplam uzunluğu ile 280 mm, bir flüt uzunluğu 230 mm ve 20.40 mm büyük uç çapı , buna göre DIN 9 standard için 1:50 konik ile raybalama pimi delikleri 16.00 mm konik pim geçme, HSS ile parlak buhar menevişli yüzey işlemek için genel işleme, sade karbon ve alaşım çelik, dövülebilir dökme demir, şekillendirilmiş ve dökme alüminyum ve bakır ve bakır alaşımları

Ürün Özelliği

Parlak ve Buharla Tavlanmış Kombinasyon

Yüksek Hız Çeliği Takım Malzemesi

DIN 9 - Konik Pimli Rayba Standartları

Sağa Dönüş/Kesme

Kareli silindirik sap

DIN Form A - Düz Kanal ≤ Ø3,5mm

Konik Eğimi (1mm / 50mm konik)

Ürün Detayları

Açıklama	Değer
Ürün adı	B90316.0
Sipariş kodu ANSI	B90316.0
EAN numarası	7320760182611

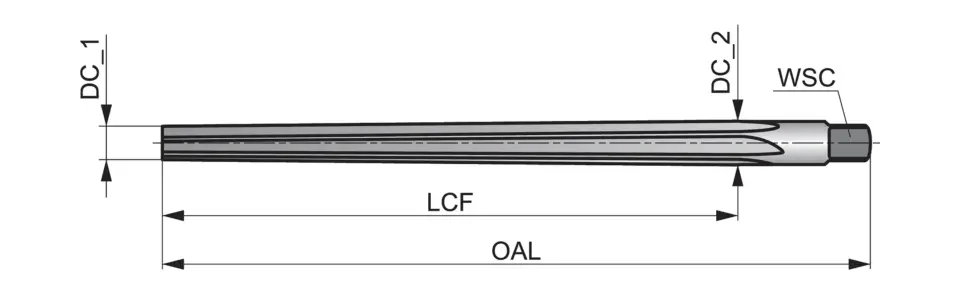

Bağlama genişliği - milimetre (WSC)	14 mm
Bağlantı çapı - milimetre (DCON MS)	20.4 mm
Makine Bağlantı Çap Toleransı (TCDCONMS)	h11
Talaş kanalı uzunluğu - milimetre (LCF)	230 mm
Kanal Sayısı (NOF)	8
Toplam uzunluk - milimetre (OAL)	280 mm
Kesme çapı ilk kesme adımı - milimetre (DC_1)	15.8 mm
Kesme çapı ikinci kesme adımı - milimetre (DC_2)	20.4 mm
Nominal çap	16
ISO	B90316.0
ANSI	B90316.0
Marka	Dormer Pramet
Netto ağırlık - gram	430
Brüt ağırlık - gram	453
Ürün numarası (SAP)	86013199
EDP numarası	0182611
