63A09R-S90TN10-C

Stokta Mevcut

Kategori

Marka

Dormer Pramet

Stok Kodu

BWFE2JBWPX

Bize Ulaş

Ürün Bilgisi

Açıklama

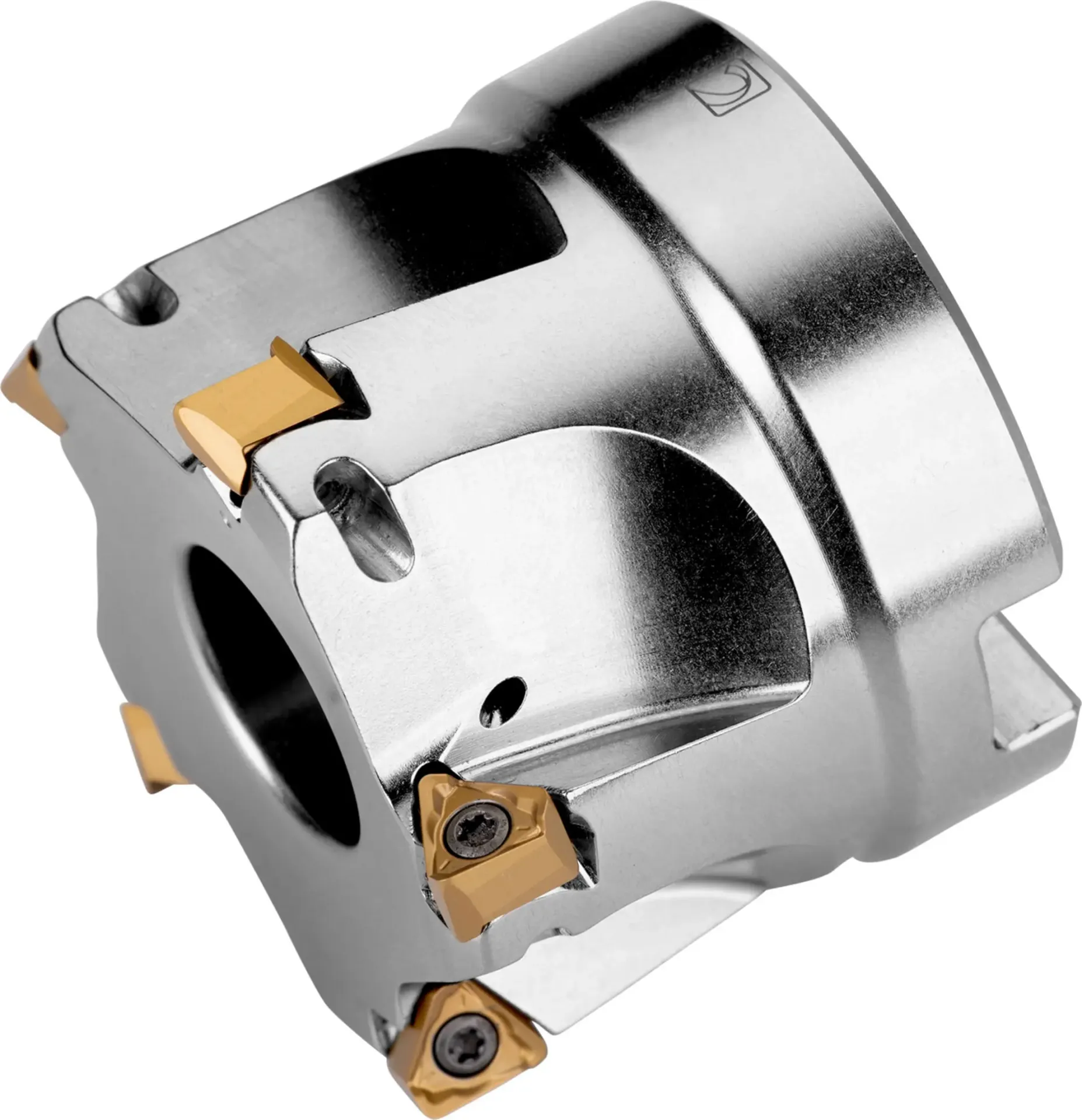

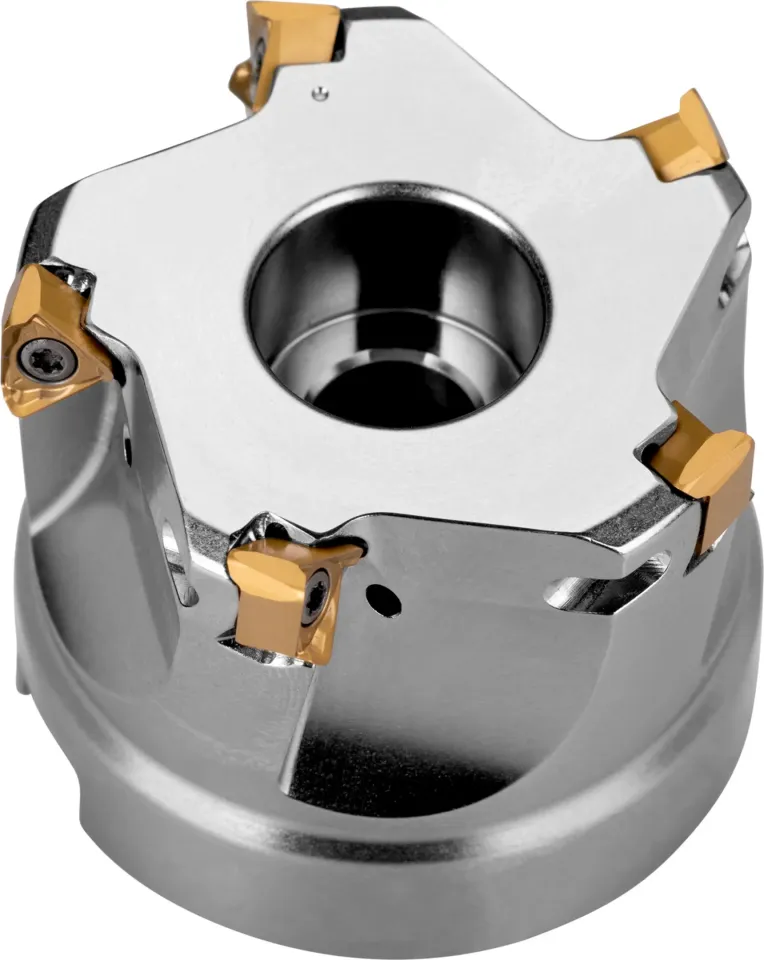

Dormer Pramet Kenar alın freze ile çift negatif geometri yararlanan 9 off TNGX 1004.. çift taraflı uçlar, kesme çapı 63mm ile 90° yaklaşma açısı ve 22mm bağlantı deliği DIN 8030-A göre, 40mm çıkıntı uzunluğu, içten soğutma ve diferansiyel hatve için alın frezeleme, kenar frezeleme veya kanal frezleme maksimum kesme derinliği 5.0mm

Ürün Özelliği

Finiş işleme – çok iyi yüzey kalitesi - Olası seçim.

Orta talaş işleme – iyi yüzey kalitesi - Olası seçim.

Stabil olmayan çalışma koşullarına uygun - Olası seçim.

Stabil çalışma koşullarına uygun - İlk seçim.

S - Vida sıkmalı

Kabuk freze DIN 8030

Sağa Dönüş/Kesme

Takım İçerisinden Kesme Sıvısı

Ürün Kullanımı

Yüzey Frezeleme - İlk seçim.

Sığ Kenar frezeleme - İlk seçim.

Dalma Frezeleme - Olası seçim.

Sığ Oluk Frezeleme - İlk seçim.

Açılı frezeleme - Olası seçim.

Aşamalı Dalma - Olası seçim.

Helisel İnterpolasyon - Olası seçim.

Ürün Detayları

Açıklama	Değer
Ürün adı	63A09R-S90TN10-C
Sipariş kodu ANSI	63A09R-S90TN10-C
EAN numarası	3603603173330

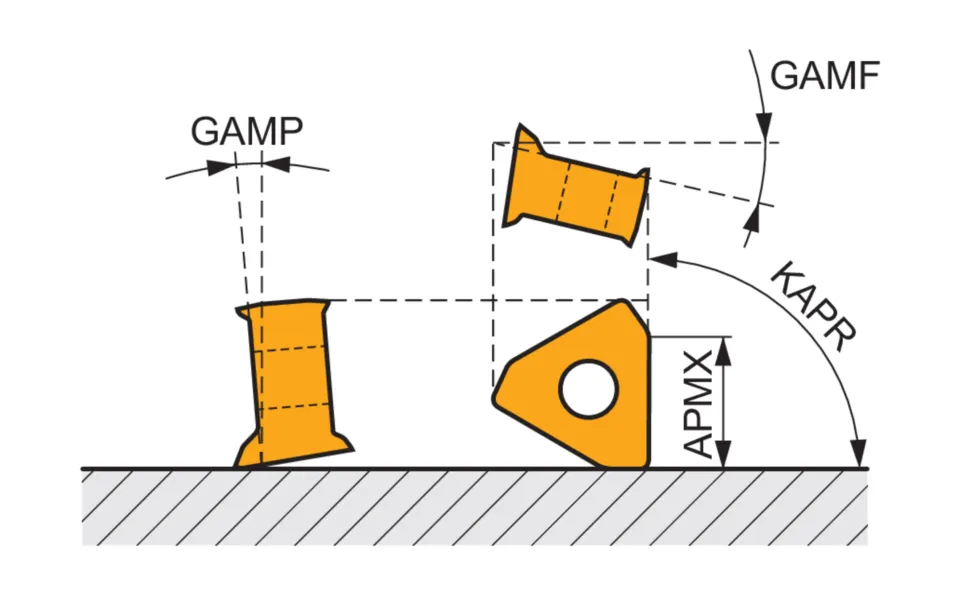

Eksenel kesme açısı (GAMP)	-11

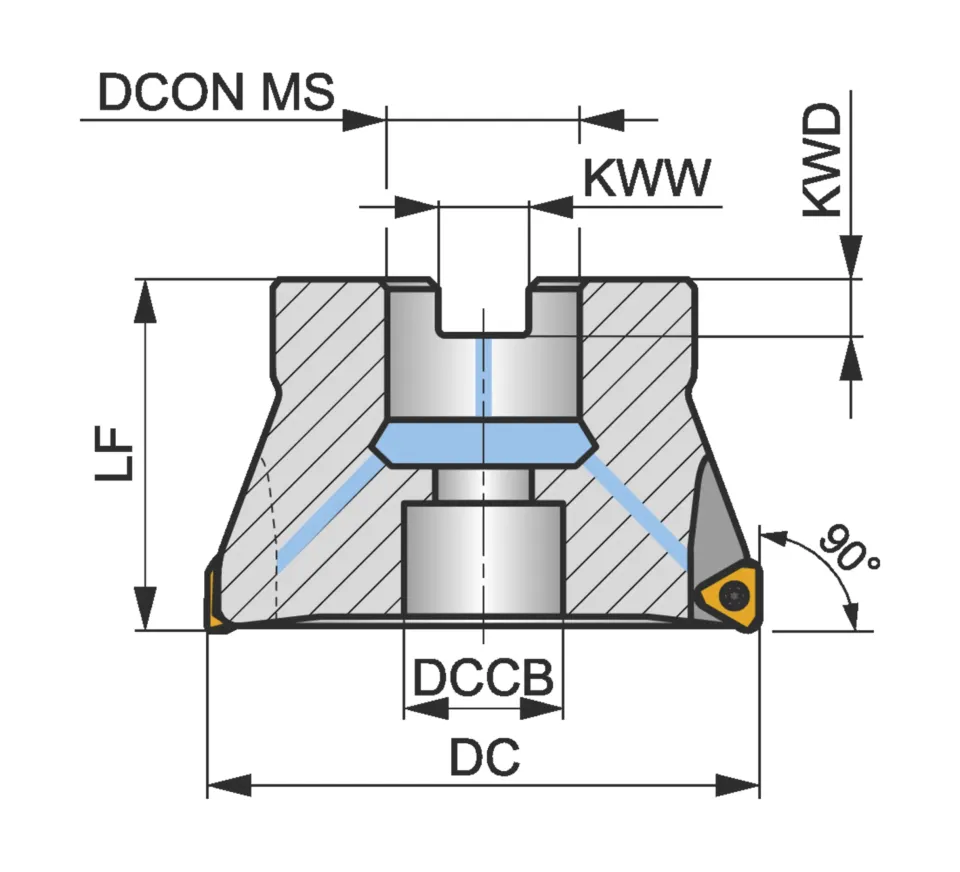

Bağlantı çapı - milimetre (DCON MS)	22 mm
Bağlantı deliği havşa açma çapı - milimetre (DCCB)	18 mm
Kesme çapı - milimetre (DC)	63 mm
Kesme hatve diferansiyeli (CPDF)	1
Maksimum kesme derinliği - milimetre (APMX)	5 mm
Fonksiyonel uzunluk - milimetre (LF)	40 mm
Kama yuvası derinliği - milimetre (KWD)	6.3 mm
Kama yuvası genişliği - milimetre (KWW)	10.4 mm
Kanal Sayısı (NOF)	9
Uç indeks sayısı (NOI)	9
Efektif çevresel kesme kenarı sayısı (ZEFP)	9
Radyak kesme açısı (GAMF)	-15
Maksimum devir hızı (RPMX)	15500
Takım kesme kenarı açısı (KAPR)	90
Kesici Tasarımı	STN10
Ürün Bölümü	ECON TN
ISO	63A09R-S90TN10-C
ANSI	63A09R-S90TN10-C
Marka	Dormer Pramet
Netto ağırlık - gram	627.3
Brüt ağırlık - gram	627.3
Ürün numarası (SAP)	86027504
EDP numarası	7178525
