175C10R-S90TN16-C

175C10R-S90TN16-C

Stokta Mevcut

Açıklama

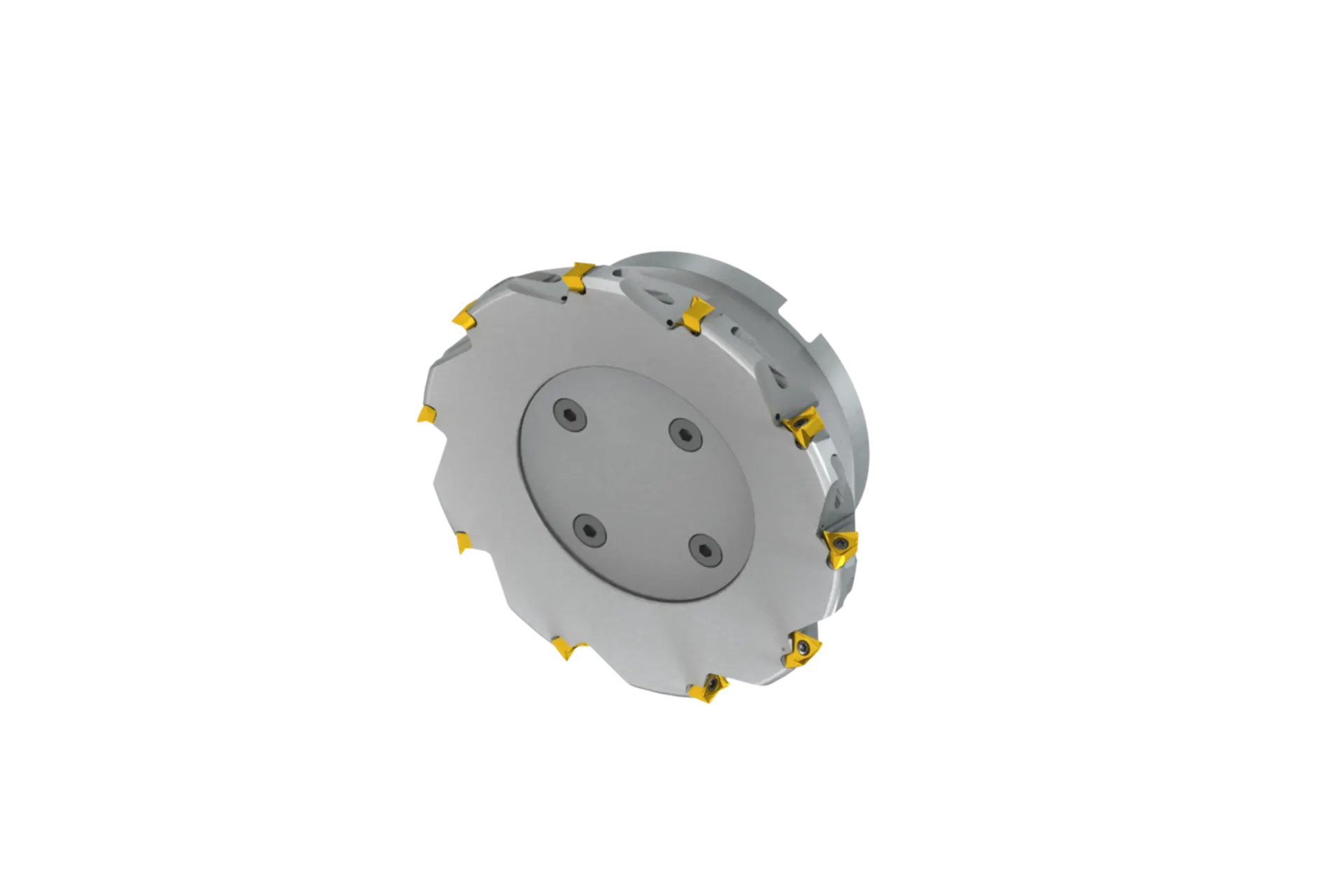

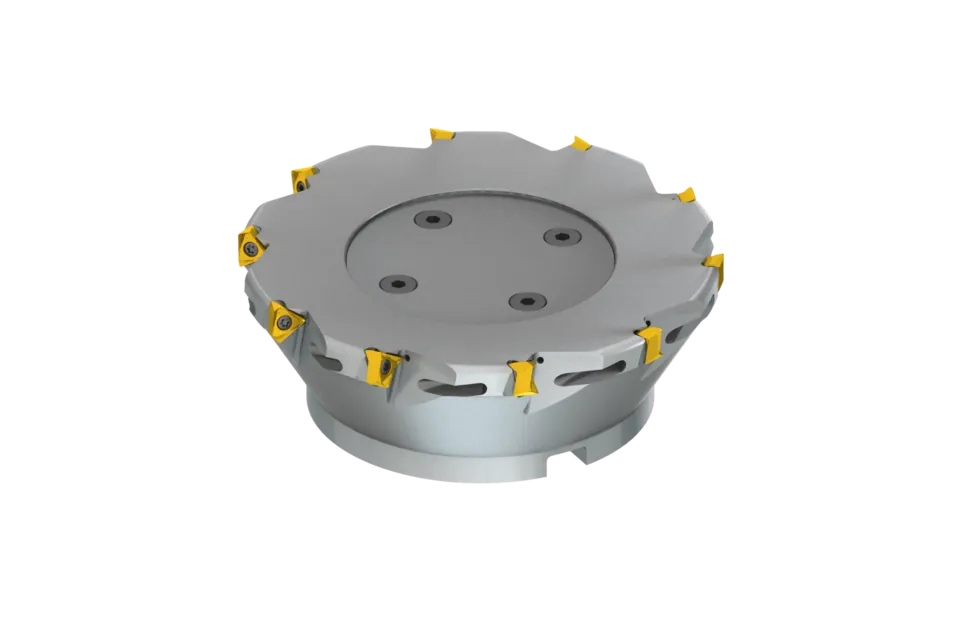

Dormer Pramet Kenar alın freze ile çift negatif geometri yararlanan 10 off TNGX 1606.. çift taraflı uçlar, kesme çapı 175mm ile 90° yaklaşma açısı ve 40mm bağlantı deliği DIN 8030-C göre, 63mm çıkıntı uzunluğu, içten soğutma ve diferansiyel hatve için alın frezeleme, kenar frezeleme, kanal frezleme ve delik büyütme


Ürün Özelliği

Finiş işleme – çok iyi yüzey kalitesi - Olası seçim.
Orta talaş işleme – iyi yüzey kalitesi - İlk seçim.
Stabil olmayan çalışma koşullarına uygun - Olası seçim.
Stabil çalışma koşullarına uygun - İlk seçim.
S - Vida sıkmalı
Kabuk freze DIN 8030
Sağa Dönüş/Kesme

Ürün Kullanımı

Yüzey Frezeleme - İlk seçim.
Sığ Kenar frezeleme - İlk seçim.
Sığ Oluk Frezeleme - İlk seçim.
Önceden delinen delikte helisel interpolasyon - Olası seçim.

Ürün Detayları

Açıklama Değer
Ürün adı 175C10R-S90TN16-C
Sipariş kodu ANSI 175C10R-S90TN16-C
EAN numarası 3603603844605

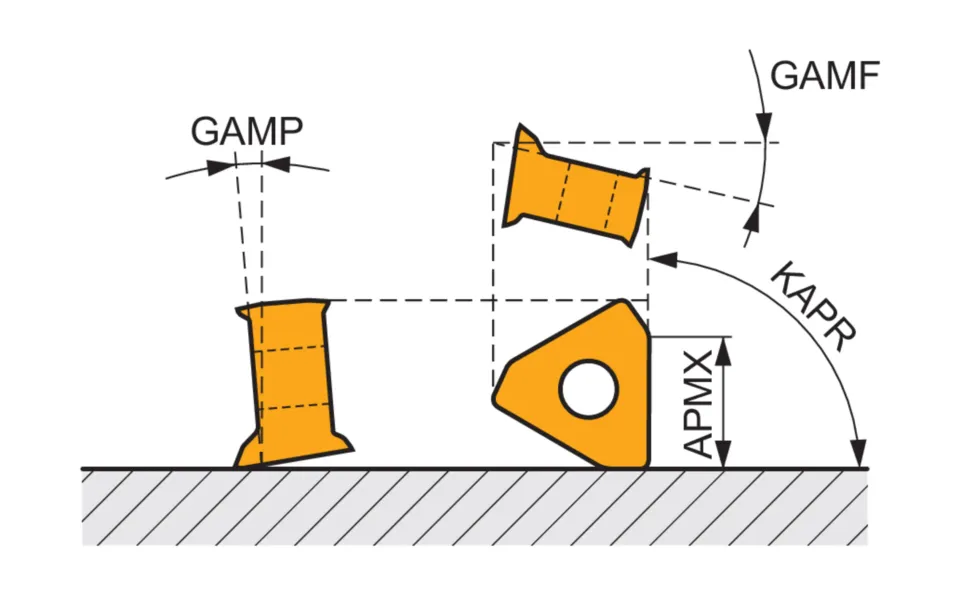

Eksenel kesme açısı (GAMP) -9.5

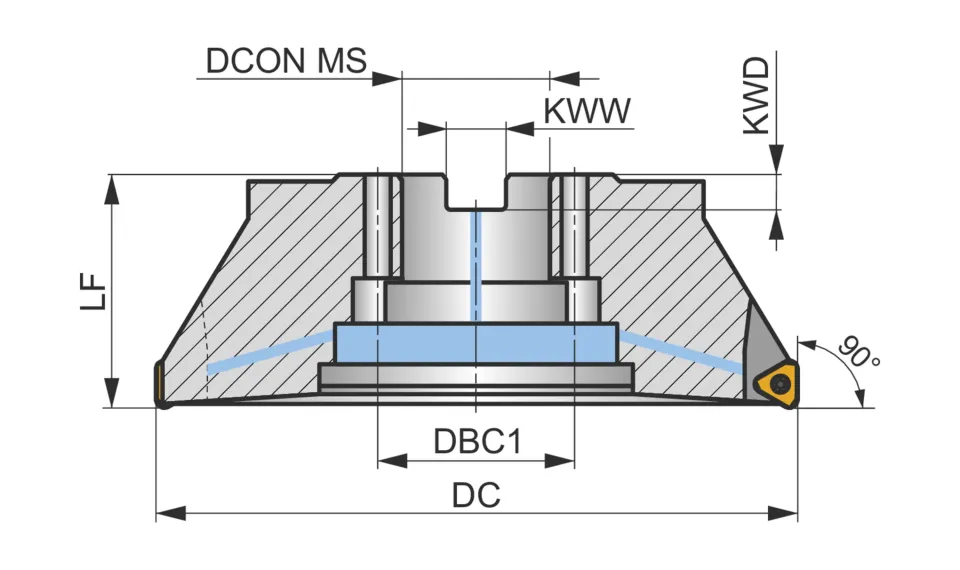

Bağlantı çapı - milimetre (DCON MS) 40 mm
Kesme çapı - milimetre (DC) 175 mm
Kesme hatve diferansiyeli (CPDF) 1
Maksimum kesme derinliği - milimetre (APMX) 10 mm
Cıvata çemberi 1 çapı - milimetre (DBC1) 66.7 mm
Fonksiyonel uzunluk - milimetre (LF) 63 mm
Kama yuvası derinliği - milimetre (KWD) 9.2 mm
Kama yuvası genişliği - milimetre (KWW) 16.4 mm
Kanal Sayısı (NOF) 10
Uç indeks sayısı (NOI) 10
Toplam uzunluk - milimetre (OAL) 63 mm
Efektif çevresel kesme kenarı sayısı (ZEFP) 10
Radyak kesme açısı (GAMF) -16
Maksimum devir hızı (RPMX) 7500
Takım kesme kenarı açısı (KAPR) 90
Kesici Tasarımı STN16
Ürün Bölümü ECON TN
ISO 175C10R-S90TN16-C
ANSI 175C10R-S90TN16-C
Marka Dormer Pramet
Netto ağırlık - gram 6886.9
Brüt ağırlık - gram 6910.3
Ürün numarası (SAP) 86037892
EDP numarası 8020914
