TNMG 160408E-R:T5305

TNMG 160408E-R:T5305

Stokta Mevcut
Category
TNMG , TN...şekil , Karbür uçlar , ISO Negatif , Tornalama
Brand
Dormer Pramet
Stock Code
JH5SRXCN1X
Fiyat Teklifi Al
Bize Ulaş
Ürün Bilgisi
Ürün Bilgisi

Açıklama

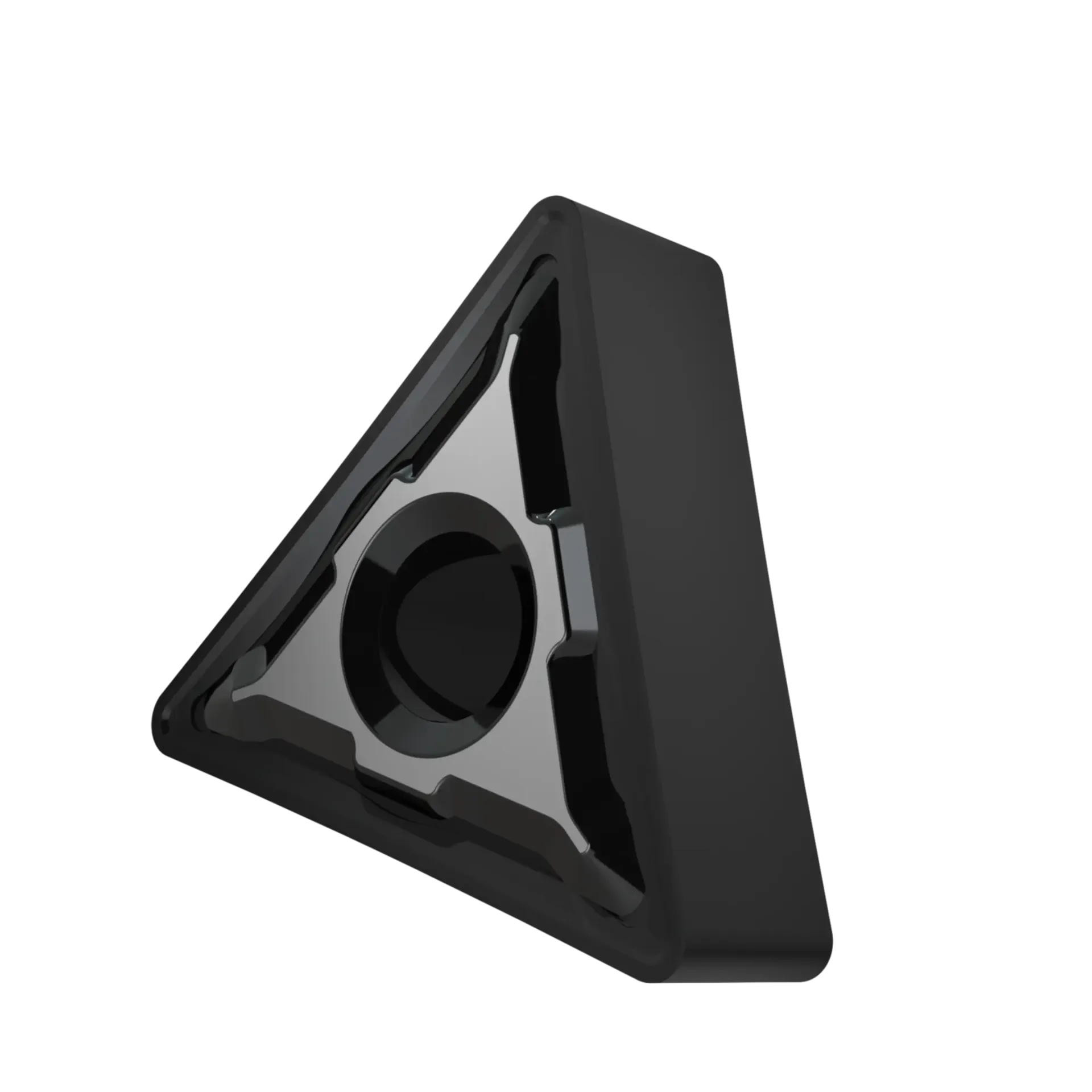

Dormer Pramet Çift taraflı negatif tornalama ucu, üçgen ile teğet daire çapı 9.525mm, 4.76mm kalın, 0.8mm radyüs, ayar hassisyeti ISO-tolerans sınıfı M, talaş kırıcı R ile yuvarlatılmış kesme kenarları, kalitesinde T5305, MT-CVD kaplamalı WC-Co kalite ISO aralığında K01 -K15, için orta ila ağır işlemek için dökme demirler

Ürün Detayları

Açıklama Değer
Ürün adı TNMG 160408E-R:T5305
Sipariş kodu ANSI TNMG 332-R:T5305
EAN numarası 3603603075894

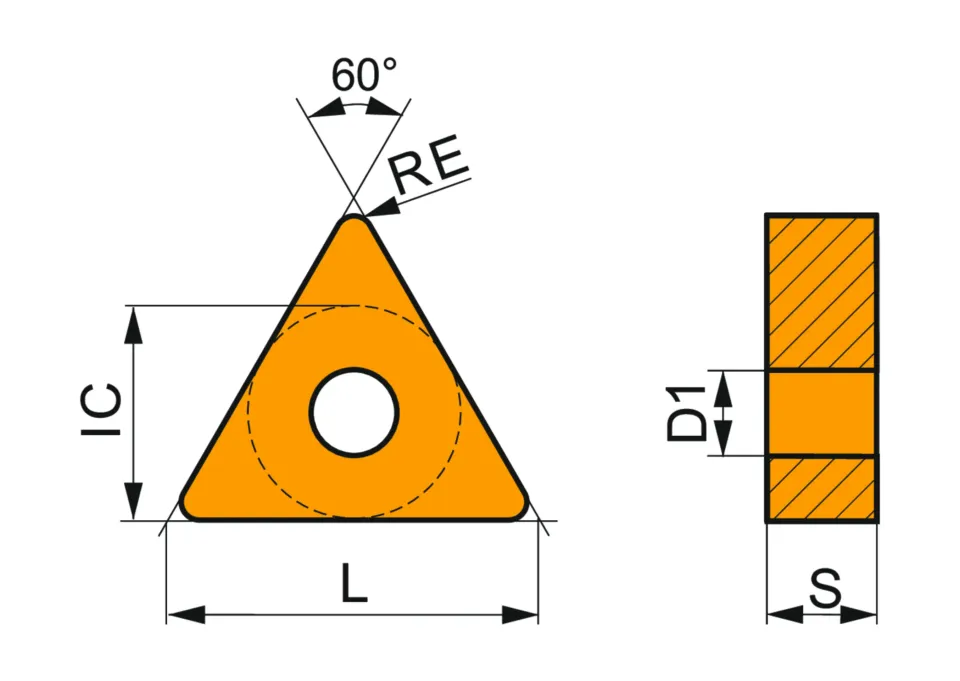

Yarıçap - milimetre (RE) 0.8 mm
Kesme kenarı uzunluğu - milimetre (L) 16.5 mm
Maksimum kesme derinliği - milimetre (APMX) 5.3 mm
Depth of cut minimum - millimeter (APMN) 0.8 mm
Sabitleme deliği çapı - milimetre (D1) 3.81 mm
Talaş kırıcı üretici tasarımı (CBMD) R
İç teğet daire çapı - milimetre (IC) 9.525 mm
Uç şekil kodu (SC) T - 60° üçgen
Kesici uç kalınlığı - milimetre (S) 4.76 mm
Uç Boşluk Açısı ve Kodu N 0°
Uç Tasarımı TNMG
Kesici uç geometrisi Negatif
Uç ölçüleri 16
Uç Kalınlığı 04
Uç Tipi G
İşleme operasyonu Roughing
Kalite T5305
Takım Tasarımı TN
ISO TNMG160408E-R:T5305
ANSI TNMG332-R:T5305
Marka Dormer Pramet
Netto ağırlık - gram 6.872
Brüt ağırlık - gram 6.872
Ürün numarası (SAP) 80026233
EDP numarası 6922763
Kesme Koşulları

KESME KOŞULLARI




P - Çelik ve dökme çelikler (Alaşım oranı < 10% ve sertlik < 45HRC)
Uygunluk ap vc f
Olası seçim. 2 - 5.3 mm 200 - 265 m/min 0.25 - 0.4 mm/rev




K - Dökme demir (Dökme demir ve %2'den düşük karbon alaşımlı)
Uygunluk ap vc f
İlk seçim. 2 - 5.3 mm 190 - 250 m/min 0.25 - 0.4 mm/rev




H - Sertleştirilmiş malzemeler (sertliği > 45HRC olan malzemeler)
Uygunluk ap vc f
Olası seçim. 0.4 - 1 mm 40 - 50 m/min 0.13 - 0.2 mm/rev
TNMG 160408E-R:T5305 JH5SRXCN1X
