TNGX 100404SR-M:M6330

Stokta Mevcut

Açıklama

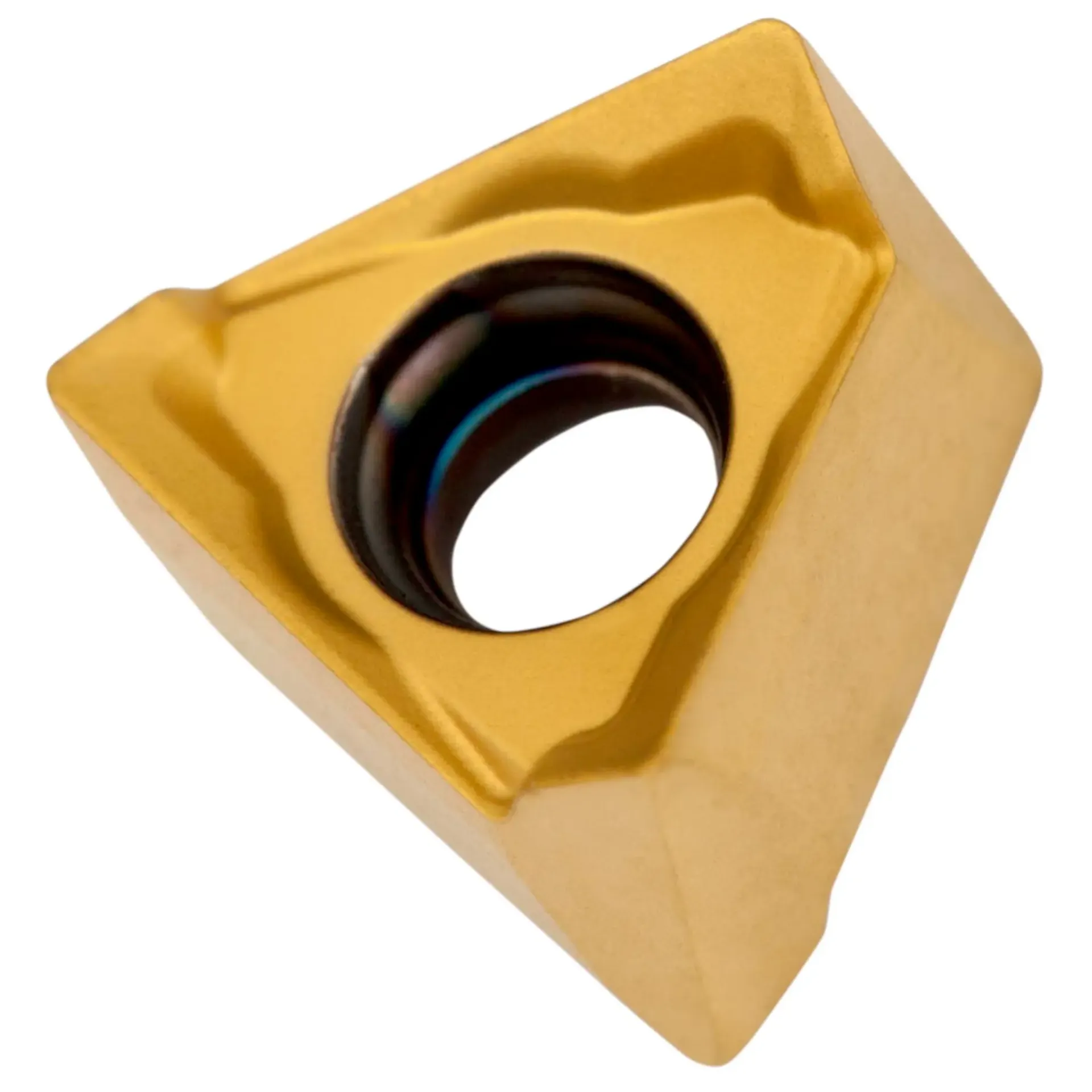

Çift taraflı milling insert TNGX 1004, üçgen maksimum kesme derinliği 5.0mm, ile 0.4mm köşe rayüs, ayar hassasiyeti ISO-tolerans sınıfı G ve M geometri ile yuvarlatılmış ve fazlı kesme kenarları, M6330 PVD kaplamalı WC-Co karbür ISO-kalite aralığında P20 -P35 işlemek için çelik ile kenar alın frezeler STN10

Ürün Detayları

Açıklama	Değer
Ürün adı	TNGX 100404SR-M:M6330
Sipariş kodu ANSI	TNGX 100404SR-M:M6330
EAN numarası	3603603520240

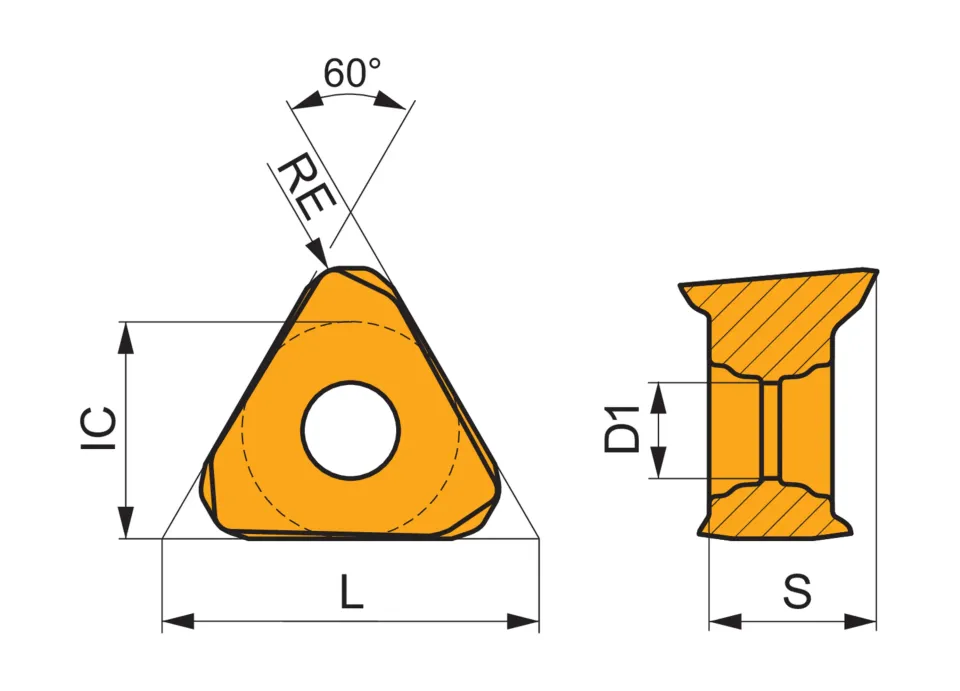

Yarıçap - milimetre (RE)	0.4 mm
Kesme kenarı uzunluğu - milimetre (L)	10.39 mm
Maksimum kesme derinliği - milimetre (APMX)	5 mm
Depth of cut minimum - millimeter (APMN)	0.3 mm
Sabitleme deliği çapı - milimetre (D1)	2.8 mm
Talaş kırıcı üretici tasarımı (CBMD)	M
İç teğet daire çapı - milimetre (IC)	6 mm
Uç şekil kodu (SC)	T - 60° üçgen
Kesici uç kalınlığı - milimetre (S)	4.69 mm
Uç Boşluk Açısı ve Kodu	N 0°
Uç Tasarımı	TNGX
Uç ölçüleri	10
Uç Kalınlığı	04
Uç Tipi	X
İşleme operasyonu	Medium
Kalite	M6330
ISO	TNGX100404SR-M:M6330
ANSI	TNGX100404SR-M:M6330
Marka	Dormer Pramet
Netto ağırlık - gram	1.766
Brüt ağırlık - gram	1.766
Ürün numarası (SAP)	80031159
EDP numarası	7601345

Kesme Koşulları

KESME KOŞULLARI

P - Çelik ve dökme çelikler (Alaşım oranı < 10% ve sertlik < 45HRC)

Uygunluk	ap	vc	f
İlk seçim.	0.3 - 5 mm	140 - 230 m/min	0.05 - 0.15 mm/tooth

M - Paslanmaz çelik (korozyona dayanıklı çelikler, krom oranı > %11

Uygunluk	ap	vc	f
Olası seçim.	0.3 - 5 mm	100 - 165 m/min	0.06 - 0.14 mm/tooth

S - Yüksek sıcaklık alaşımları (yüksek sıcaklık dayanımlı süperalaşımlar ve korozyon dayanımlı paslanmaz çelik)

Uygunluk	ap	vc	f
Olası seçim.	0.3 - 4 mm	30 - 80 m/min	0.06 - 0.11 mm/tooth
