CNMG 090304E-FM:T9325

CNMG 090304E-FM:T9325

Stokta Mevcut
Stock Code
2A3BFLX24B

Açıklama

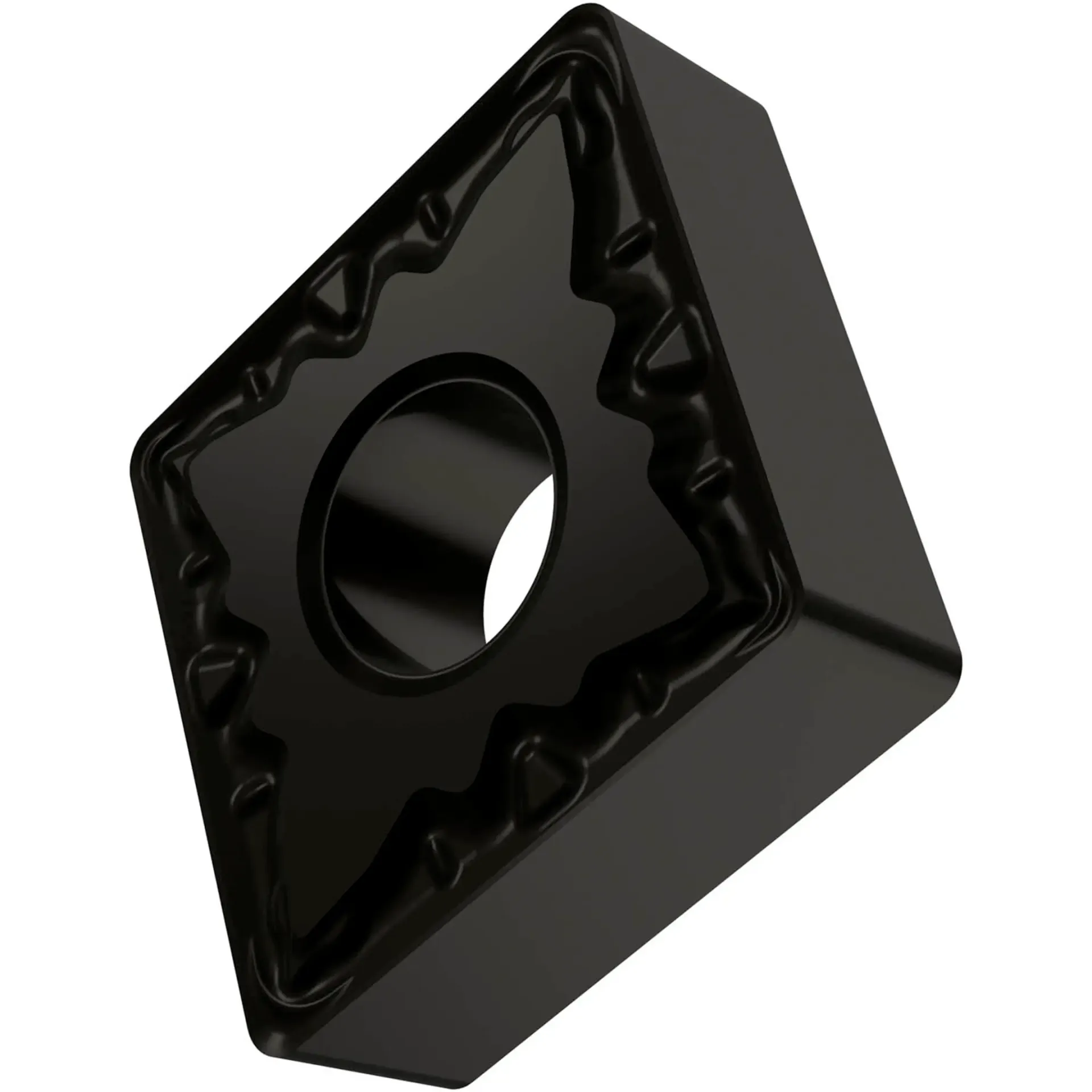

Dormer Pramet Çift taraflı negatif tornalama ucu, 80° rhomboid ile teğet daire çapı 9.525mm, 3.18mm kalın, 0.4mm radyüs, ayar hassisyeti ISO-tolerans sınıfı M, talaş kırıcı FM ile yuvarlatılmış kesme kenarları, kalitesinde T9325, MT-CVD kaplamalı fonksiyonel WC-Co karbür kalite ISO aralığında P15 -P35, için ince ila orta işlemek için çelikler


Ürün Detayları

Açıklama Değer
Ürün adı CNMG 090304E-FM:T9325
Sipariş kodu ANSI CNMG 321-FM:T9325
EAN numarası 3603602892416
Yarıçap - milimetre (RE) 0.4 mm
Kesme kenarı uzunluğu - milimetre (L) 9.7 mm
Maksimum kesme derinliği - milimetre (APMX) 6.3 mm
Depth of cut minimum - millimeter (APMN) 0.5 mm
Sabitleme deliği çapı - milimetre (D1) 3.81 mm
Talaş kırıcı üretici tasarımı (CBMD) FM
İç teğet daire çapı - milimetre (IC) 9.525 mm
Uç şekil kodu (SC) C - rombik 80°
Kesici uç kalınlığı - milimetre (S) 3.18 mm
Uç Boşluk Açısı ve Kodu N 0°
Uç Tasarımı CNMG
Kesici uç geometrisi Negatif
Uç ölçüleri 09
Uç Kalınlığı 03
Uç Tipi G
İşleme operasyonu Finishing
Kalite T9325
Takım Tasarımı CN
ISO CNMG090304E-FM:T9325
ANSI CNMG321-FM:T9325
Marka Dormer Pramet
Netto ağırlık - gram 3.425
Brüt ağırlık - gram 3.425
Ürün numarası (SAP) 80015923
EDP numarası 6753875

KESME KOŞULLARI




P - Çelik ve dökme çelikler (Alaşım oranı < 10% ve sertlik < 45HRC)


Uygunluk ap vc f
İlk seçim. 0.5 - 3 mm 200 - 285 m/min 0.15 - 0.26 mm/rev




M - Paslanmaz çelik (korozyona dayanıklı çelikler, krom oranı > %11


Uygunluk ap vc f
Olası seçim. 0.5 - 3 mm 120 - 170 m/min 0.17 - 0.23 mm/rev




K - Dökme demir (Dökme demir ve %2'den düşük karbon alaşımlı)


Uygunluk ap vc f
Olası seçim. 0.5 - 3 mm 190 - 270 m/min 0.15 - 0.26 mm/rev




S - Yüksek sıcaklık alaşımları (yüksek sıcaklık dayanımlı süperalaşımlar ve korozyon dayanımlı paslanmaz çelik)


Uygunluk ap vc f
Olası seçim. 0.5 - 2.4 mm 35 - 75 m/min 0.15 - 0.21 mm/rev
CNMG 090304E-FM:T9325 2A3BFLX24B
CNMG 090304E-FM:T9325
