A20Q-PCLNR 09

Stokta Mevcut

Açıklama

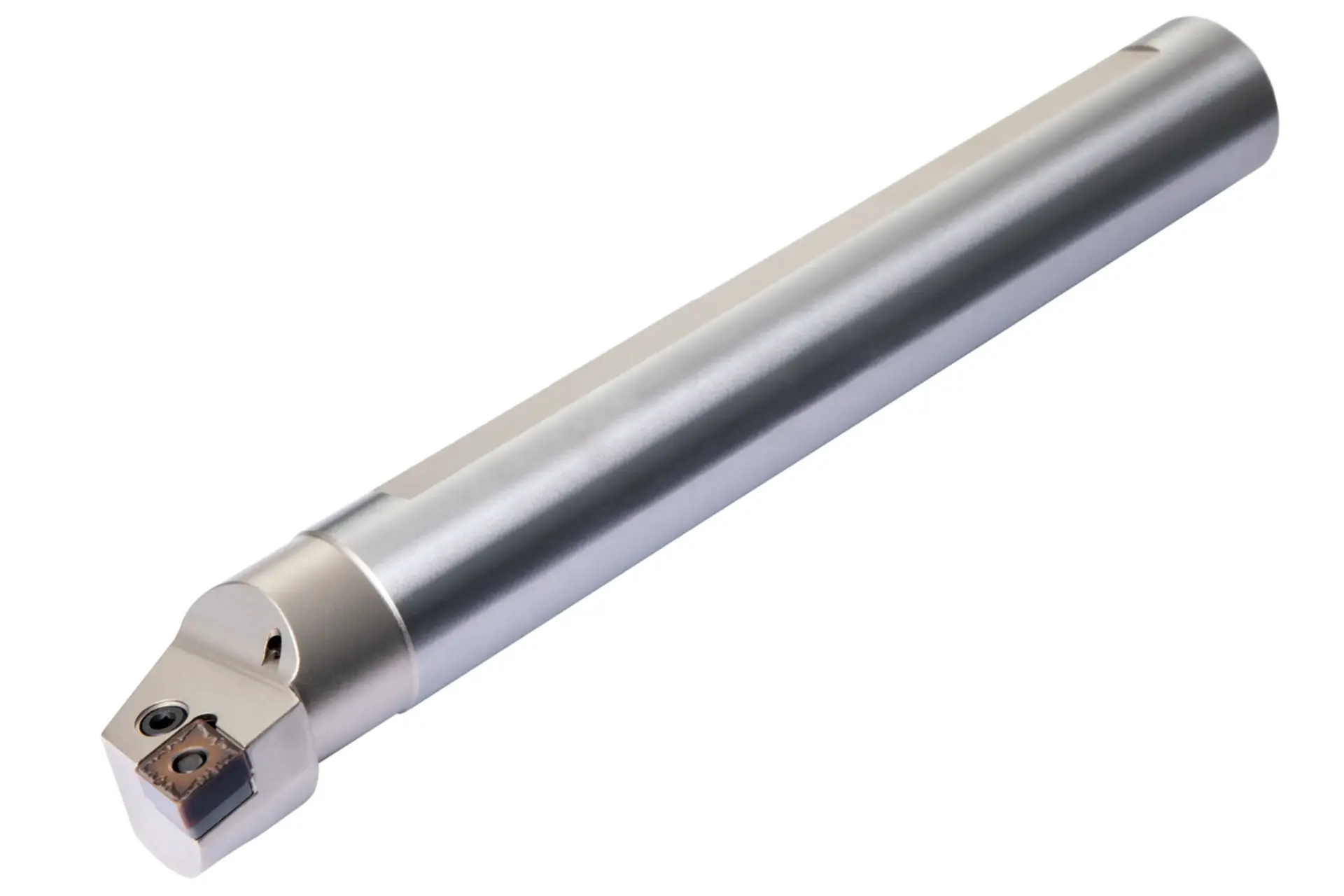

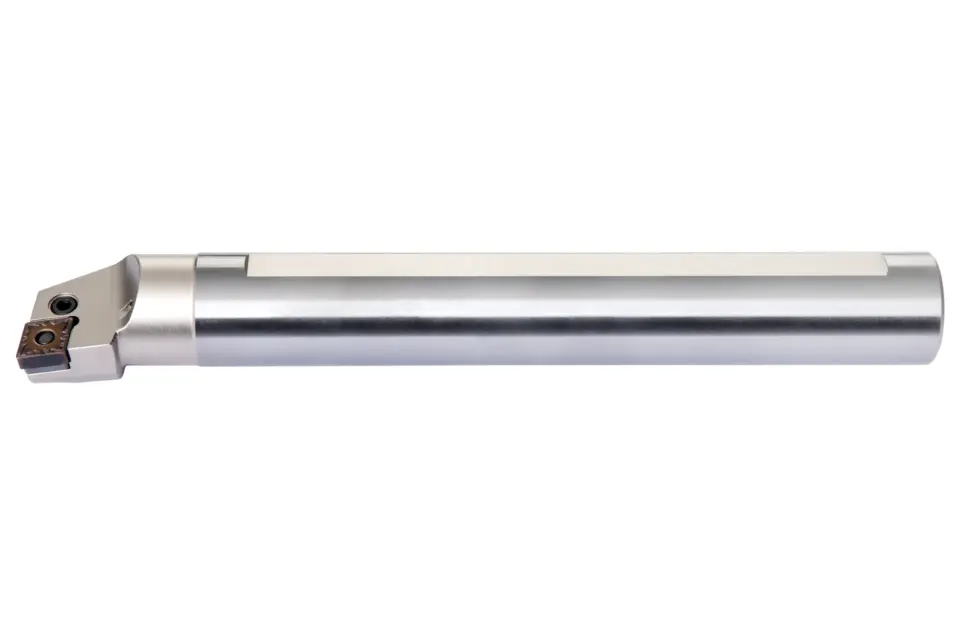

Levye kilit sıkmalı iç kater bağlanan 80° eşkenar dörtgen negatif uç iç teğet daire çaplı 9.525mm, 3.18mm kalınlık (ISO kodlama CN.. 0903.. ), sağ yön 95° ofset şaftlı kenar ve alın kesme, soğutmalı çelik, 20mm çapx 180mm uzunluk için konik baralama ve kenarlı ve kenarsız boyuna baralama

Ürün Özelliği

Finiş işleme – çok iyi yüzey kalitesi - İlk seçim.

Orta talaş işleme – iyi yüzey kalitesi - İlk seçim.

Kaba talaş işleme – sınırlanmamış yüzey pürüzlülüğü - İlk seçim.

Ağır çalışma koşulları

Stabil olmayan çalışma koşullarına uygun - İlk seçim.

Stabil çalışma koşullarına uygun - İlk seçim.

P - Levye sıkmalı

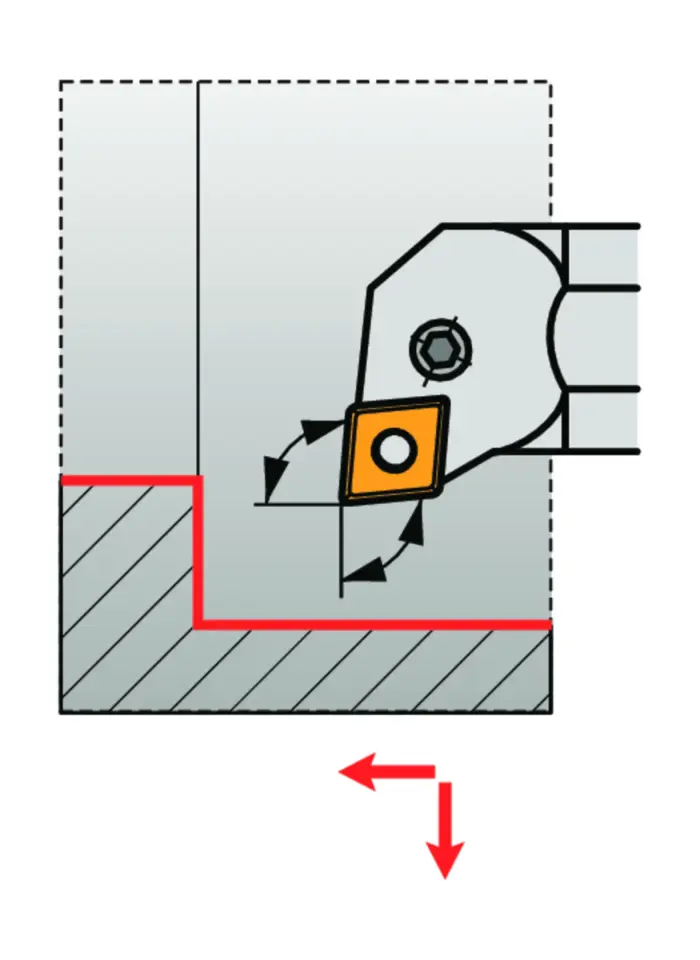

Sağa Dönüş/Kesme

Ürün Kullanımı

Delik içinde pah verme (kenar kırma) - Olası seçim.

Koni tornalama – içten - İlk seçim.

Omuz ile boyuna tornalama - içten - İlk seçim.

Omuz olmadan boyuna tornalama - içten - İlk seçim.

Ürün Detayları

Açıklama	Değer
Ürün adı	A20Q-PCLNR 09
Sipariş kodu ANSI	A20Q-PCLNR 09
EAN numarası	3603602963789

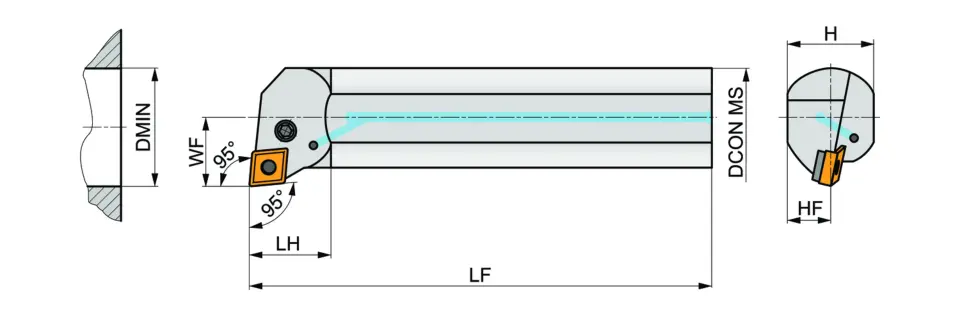

Minimum delik yarıçapı - milimetre (DMIN)	25 mm
Bağlantı çapı - milimetre (DCON MS)	20 mm
Fonksiyonel uzunluk - milimetre (LF)	180 mm
Fonksiyonel genişlik - milimetre (WF)	13 mm
Eğim açısı (LAMS)	-13.5
Dikey kesme Açısı (GAMO)	-5
Takım sapı yüksekliği - milimetre (H)	18 mm
Şaft genişliği - milimetre (B)	18 mm
Takım kesme kenarı açısı (KAPR)	95
Uç ölçüleri	09
ISO	A20Q-PCLNR09
ANSI	A20Q-PCLNR09
Marka	Dormer Pramet
Netto ağırlık - gram	329.9
Brüt ağırlık - gram	329.9
Ürün numarası (SAP)	86006617
EDP numarası	6761032
