F202M14

Stokta Mevcut

Category

Brand

Dormer Pramet

Stock Code

5VFDQJW6JD

Bize Ulaş

Ürün Bilgisi

Kesme Koşulları

Ürün Bilgisi

Açıklama

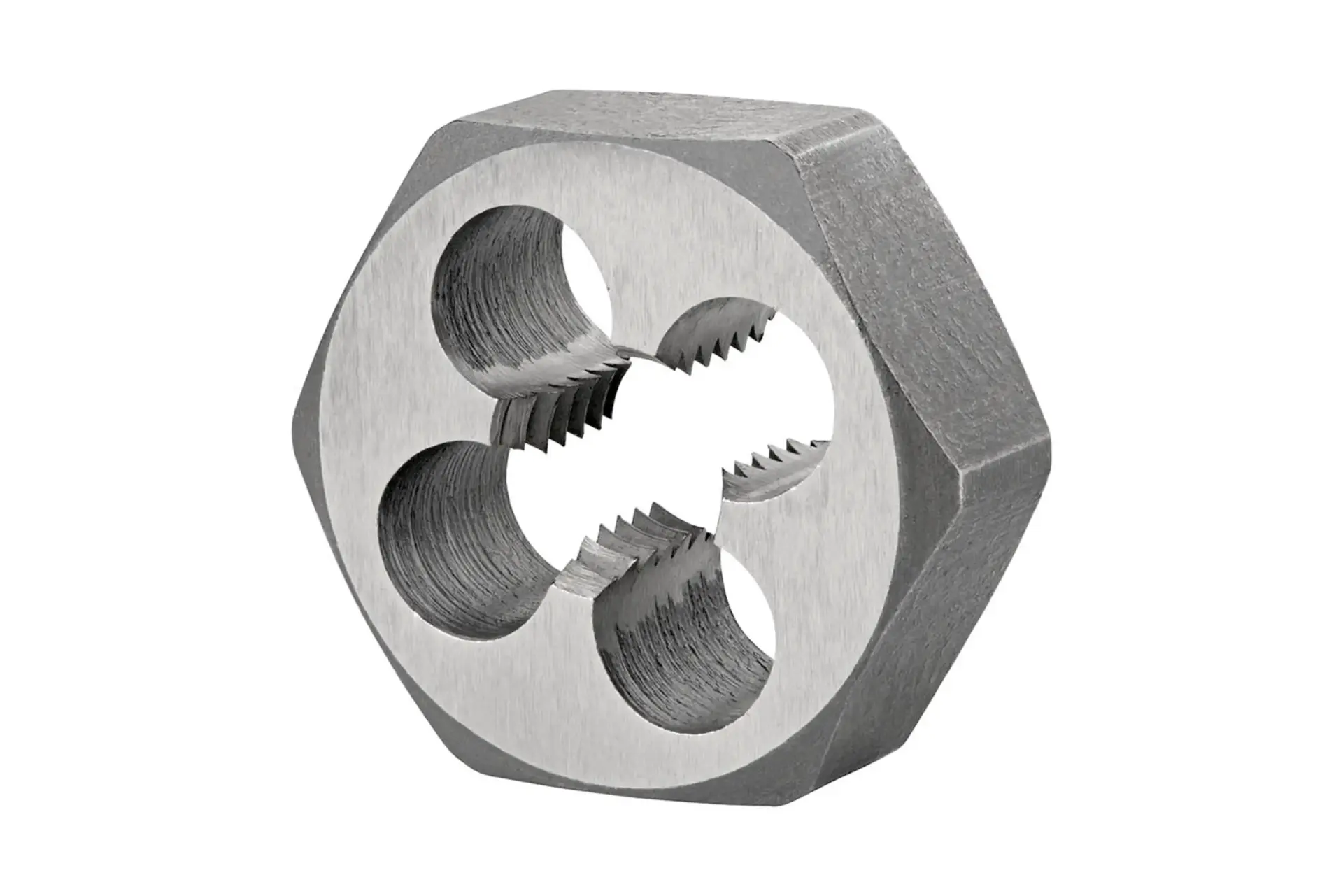

Altıgen pafta, için ISO-Metrik diş M14 ile 2.00 mm hatve ve 6g geçme sınıfı, göre çaplar DIN 382 standart ile 36 mm düz kısım genişliği ve 14 mm kalınlık, HSS ile parlak yüzey için zara görmüş dişi onarma içinde kolay işlenebilir ve sade karbon çelik, ferritik paslanmaz çelik ve gri, dövülebilir, sünek ve kompakt grafit dökme demir

Ürün Özelliği

Parlak (kaplamasız)

Diş Formu, Metrik Kalın

DIN 382 – Altıgen Pafta Standartları.

Geçme Sınıfı

Pafta Diş Pahı ve Hatve Oranı (1.75×TP)

Yüksek Hız Çeliği Takım Malzemesi

Sağa Dönüş/Kesme

Ürün Detayları

Açıklama	Değer
Ürün adı	F202M14
Sipariş kodu ANSI	F202M14
EAN numarası	7320760217054

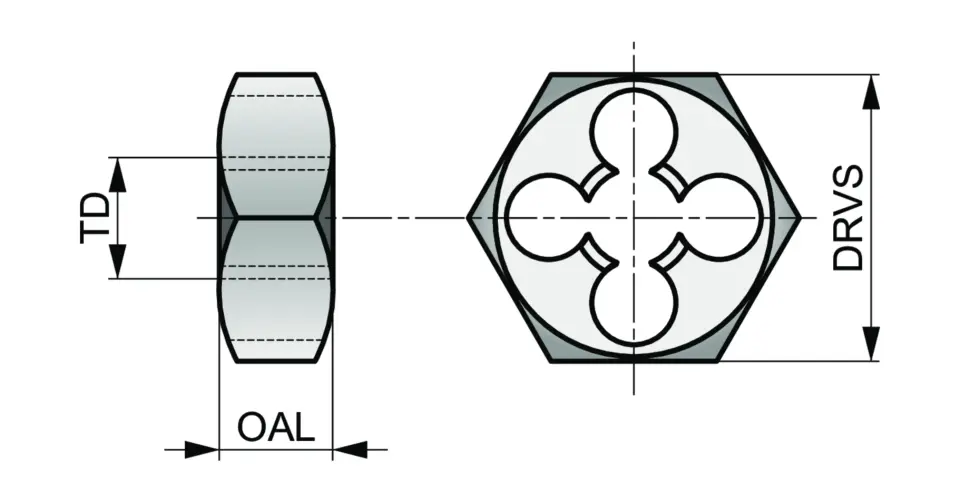

Tahrik boyutu - milimetre (DRVS)	36 mm
Toplam uzunluk - milimetre (OAL)	14 mm
Diş çapı - milimetre (TD)	14 mm
Diş çapı boyutu (TDZ)	14
Diş hatvesi - milimetre (TP)	2 mm
ISO	F202M14
ANSI	F202M14
Marka	Dormer Pramet
Netto ağırlık - gram	88
Brüt ağırlık - gram	88
Ürün numarası (SAP)	86017929
EDP numarası	0217054

Kesme Koşulları

KESME KOŞULLARI

P - Çelik ve dökme çelikler (Alaşım oranı < 10% ve sertlik < 45HRC)

P1 - Kolay işlenebilir çelikler (işlenebilirliği arttırılmış karbon çelikleri)

Açıklama	Uygunluk	vc
P1.1 - Kolay işlenebilir sülfürlü karbon çelikleri, sertlik < 240HB	İlk seçim.	12 m/min
P1.2 - Kolay işlenebilir sülfürlü ve fosforlu karbon çelikleri, sertlik < 180HB	İlk seçim.	13 m/min
P1.3 - Kolay işlenebilir sülfürlü/fosforlu ve kurşunlu karbon çelikleri, sertlik < 180HB	İlk seçim.	14 m/min

P2 - Basit karbon çelikleri (çoğunlukla demir karbon çelikleri)

Açıklama	Uygunluk	vc
P2.1 - Basit düşk karbonlu çelikler C<%0.55 sertlik < 240HB	İlk seçim.	10 m/min
P2.2 - Basit orta karbonlu çelikler C<%0.55 sertlik < 240HB	İlk seçim.	9 m/min
P2.3 - Basit yüksek karbonlu çelikler C<%0.55 sertlik <300HB	Olası seçim.	8 m/min

P3 - Alaşımlı çelikler (alaşım oranı < %10 karbon çelikleri)

Açıklama	Uygunluk	vc	f
P3.1 - Alaşımlı çelikler, sertlik < 180HB	İlk seçim.	8 m/min
P3.2 - Alaşımlı çelikler, sertlik 180-260HB	Olası seçim.	7 m/min

P4 - Takım çelikleri (kalıpçılık için özel alaşım çelikleri)

Açıklama	Uygunluk	vc	f
P4.1 - Takım çelikleri, sertlik < 26HRC	Olası seçim.	5 m/min

M - Paslanmaz çelik (korozyona dayanıklı çelikler, krom oranı > %11

M1 - Ferritik paslanmaz çelikler (düz kromlu sertleştirlemeyen alaşımlar)

Açıklama	Uygunluk	vc	f
M1.1 - Paslanmaz çelik, ferritik sertlik < 160HB	İlk seçim.	7 m/min
M1.2 - Paslanmaz çelik, ferritik, sertlik 160 - 220HB	İlk seçim.	6 m/min

M2 Martesitik paslanmaz çelik (düz kromlu sertleştirilebilir alaşımlar)

Açıklama	Uygunluk	vc	f
M2.1 - Paslanmaz çelik, martensitik, sertlik < 200HB	İlk seçim.	6 m/min
M2.2 - Paslanmaz çelik, martensitik, sertlik 200-280HB	Olası seçim.	5 m/min

K - Dökme demir (Dökme demir ve %2'den düşük karbon alaşımlı)

K1 - Pik döküm (GG) (lamelli grafit mikroyapılı)

Açıklama	Uygunluk	vc
K1.1 - Pik, ferritik veya ferritik-perlitik, sertlik < 180HB	İlk seçim.	11 m/min
K1.2 - Pik, ferritik-perlitik veya perlitik 180-240HB	İlk seçim.	8 m/min
K1.3 - Pik, perlitik, sertlik 240-280HB	Olası seçim.	6 m/min

K2 - Dövülebilir demir (GTS/GTW) (ısıl işlemli demir karbon döküm, grafitsiz mikroyapılı)

Açıklama	Uygunluk	vc
K2.1 - Dövülebilir demir, ferritik, sertlik < 160HB	İlk seçim.	11 m/min
K2.2 - Dövülebilir demir, ferritik veya perlitik, seetlik 160-200HB	İlk seçim.	9 m/min
K2.3 - Dövülebilir demir, perlitik, sertlik 200-240HB	Olası seçim.	7 m/min

K3 - Sfero (GGG) (demir karbon döküm, nodüler grafit mikroyapılı)

Açıklama	Uygunluk	vc
K3.1 - Sfreo (nodüler/sferiodal) demir, ferritik veya perlitik, sertlik < 180-220HB	İlk seçim.	10 m/min
K3.2 - Sfero (nodüler/sferiodal) demir, ferritik veya perlitik, sertlik 180-220HB	İlk seçim.	8 m/min
K3.2 - Sfero (nodüler/sferiodal) demir, perlitik, sertlik 220-260HB	Olası seçim.	6 m/min

K5 - Kompakt grafit demir (CGI) (demir-karbon dökme demir, solucansı grafit yapı

Açıklama	Uygunluk	vc
K5.1 - Solucansı, compakt grafit demir, sertlik < 180HB	İlk seçim.	10 m/min
K5.2 - Solucansı, compakt grafit demir, sertlik 180 - 220HB	İlk seçim.	8 m/min
K5.3 - Solucansı, compakt grafit demir, sertlik 220 - 260HB	Olası seçim.	6 m/min

N - Demir dışı metaller (ihmal edilebilir oranda demir içeren alaşımlı metaller)

N1- Biçimlendirilebilir alüminyum

Açıklama	Uygunluk	vc
N1.1 - Saf alüminyum ve şekillendirilebilir alüminyum alaşımları, sertlik < 60HB	Olası seçim.	20 m/min
N1.2 - Şekillendirilebilir alüminyum alaşımları, sertlik 60 - 110HB	Olası seçim.	15 m/min
N1.3 - Şekillendirilebilir alüminyum alaşımları, sertlik 100 - 150HB	Olası seçim.	10 m/min

N2 - Dökme Alüminyum

Açıklama	Uygunluk	vc
N2.1 - Dökme alüminyum alaşımları, sertlik < 75HB	Olası seçim.	10 m/min
N2.2 - Dökme alüminyum alaşımları, sertlik 75 - 90HB	Olası seçim.	9 m/min
N2.3 - Dökme alimünyum alaşımları, sertlik 90 - 140HB	Olası seçim.	6 m/min

N3 - Bakır veya bakır alaşımları

Açıklama	Uygunluk	vc
N3.1 - Kolay işlenebilir bakır alaşımları	İlk seçim.	11 m/min
N3.2 - Kısa talaş veren bakır alaşımları, kolay işlenebilen.	Olası seçim.	6 m/min
N3.3 Eloktrolitik bakır ve uzun talaş veren, orta - zor işlenebilen.	Olası seçim.	3 m/min

N4 - Polimerler (sentetik veya yarı-sentetik malzemeler)

Açıklama	Uygunluk	vc
N4.1 Termoplastik polimerler	Olası seçim.	11 m/min
N4.2 - Termoset polimerler	Olası seçim.	4 m/min
N4.3 - Güçlendirilmiş polimerler veya kompzitler	Olası seçim.	4 m/min
