B9523.5

Stokta Mevcut

Category

B952 , El operasyonları , Raybalar , Delik İşleme

Brand

Dormer Pramet

Stock Code

KQSTE3Y1YT

Bize Ulaş

Ürün Bilgisi

Açıklama

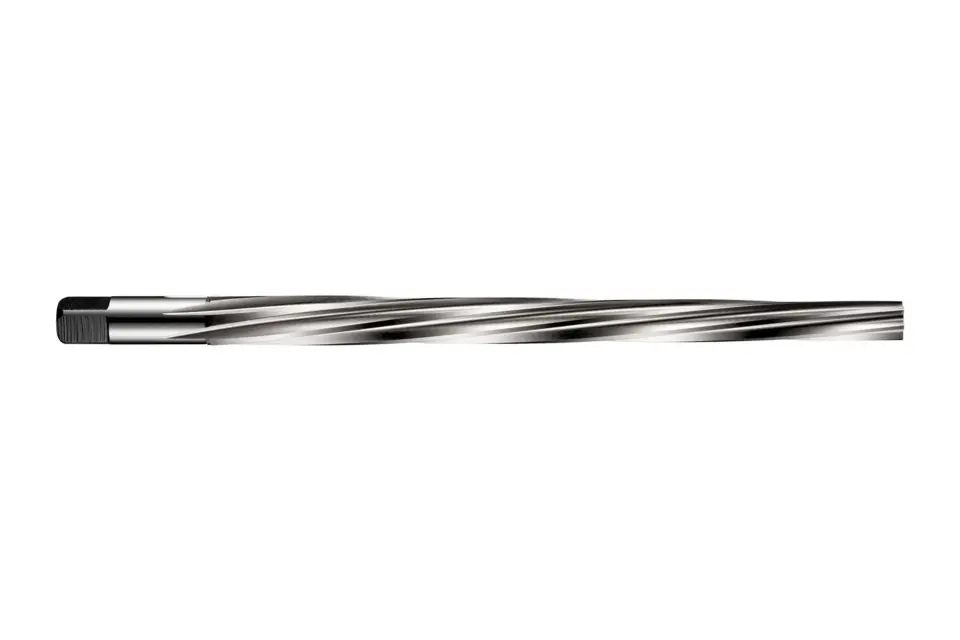

Konik pim el raybası ile sol el yavaş spiral flüt and a kare sürücü , küçük uç çapı 3.40 mm toplam uzunluğu ile 87 mm, bir flüt uzunluğu 63 mm ve 4.66 mm büyük uç çapı , buna göre DIN 9 standard için 1:50 konik ile raybalama pimi delikleri 3.50 mm konik pim geçme, HSS ile parlak yüzey işlemek için genel işleme, sade karbon ve alaşım çelik, dövülebilir dökme demir, şekillendirilmiş ve dökme alüminyum ve bakır ve bakır alaşımları

Ürün Özelliği

Parlak (kaplamasız)

Yüksek Hız Çeliği Takım Malzemesi

DIN 9 - Konik Pimli Rayba Standartları

Sağa Dönüş/Kesme

Kareli silindirik sap

DIN Form B - Spiral Kanal ≤ Ø3,5mm

Konik Eğimi (1mm / 50mm konik)

Ürün Detayları

Açıklama	Değer
Ürün adı	B9523.5
Sipariş kodu ANSI	B9523.5
EAN numarası	7320760140949

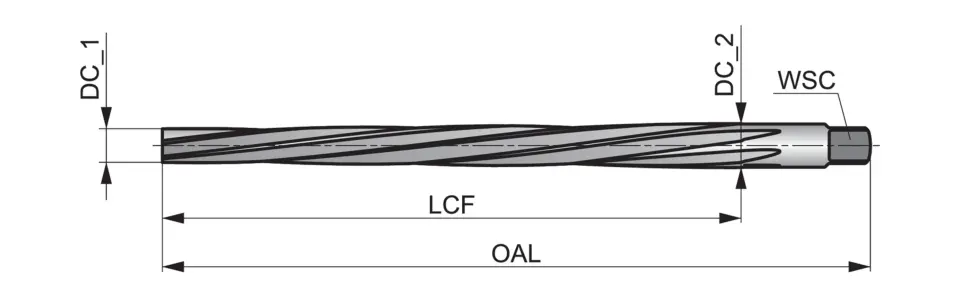

Bağlama genişliği - milimetre (WSC)	3.4 mm
Bağlantı çapı - milimetre (DCON MS)	4.5 mm
Makine Bağlantı Çap Toleransı (TCDCONMS)	h11
Talaş kanalı uzunluğu - milimetre (LCF)	63 mm
Kanal Sayısı (NOF)	5
Toplam uzunluk - milimetre (OAL)	87 mm
Kesme çapı ilk kesme adımı - milimetre (DC_1)	3.4 mm
Kesme çapı ikinci kesme adımı - milimetre (DC_2)	4.66 mm
Nominal çap	3.5
ISO	B9523.5
ANSI	B9523.5
Marka	Dormer Pramet
Netto ağırlık - gram	8.8
Brüt ağırlık - gram	12.7
Ürün numarası (SAP)	86013220
EDP numarası	0140949
