B90314.0

Stokta Mevcut

Category

B903 , El operasyonları , Raybalar , Delik İşleme

Brand

Dormer Pramet

Stock Code

3W5TJEDMJS

Bize Ulaş

Ürün Bilgisi

Açıklama

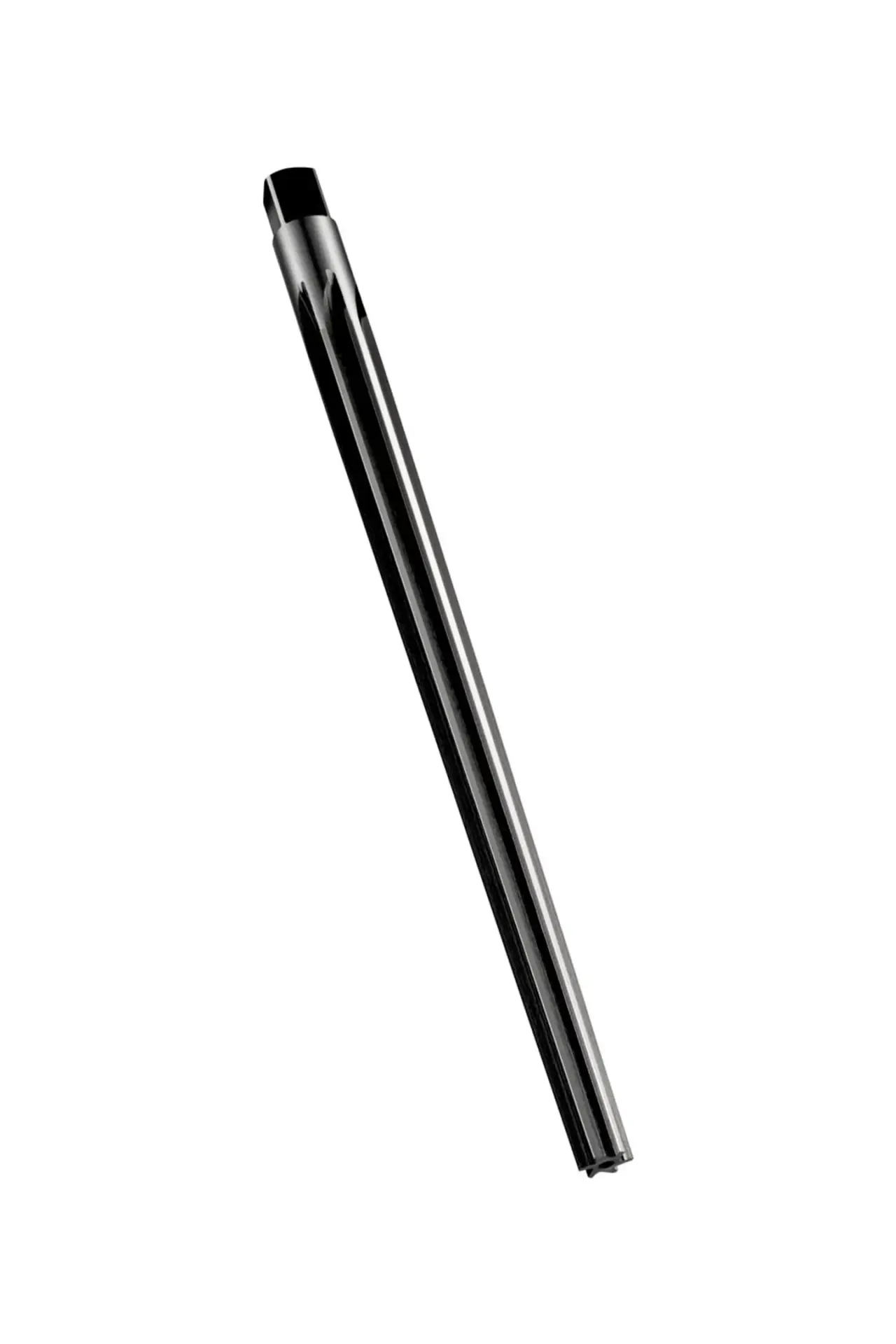

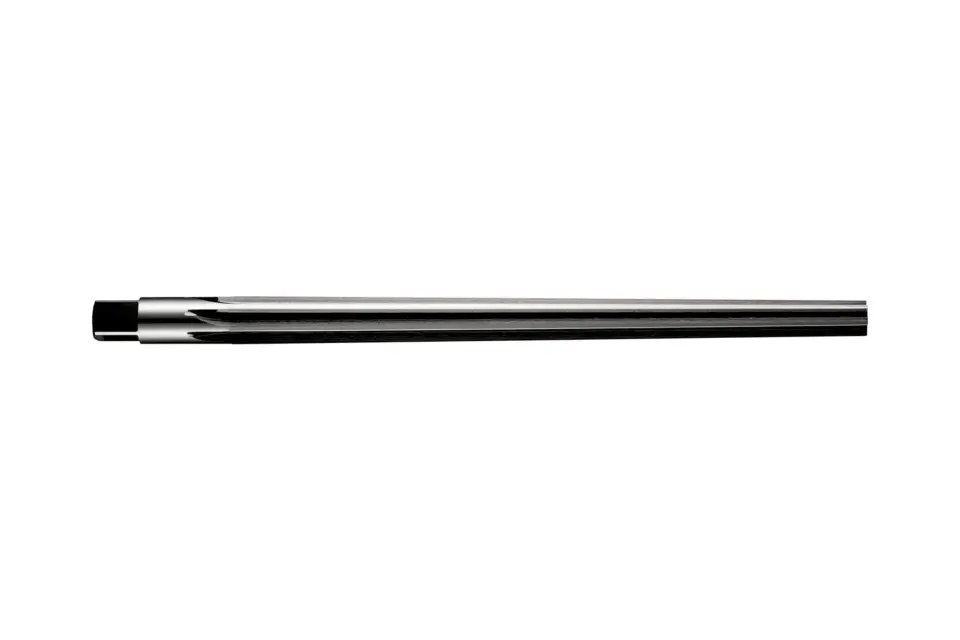

Konik pim el raybası ile düz flütler and a kare sürücü , küçük uç çapı 13.86 mm toplam uzunluğu ile 255 mm, bir flüt uzunluğu 210 mm ve 17.74 mm büyük uç çapı , buna göre DIN 9 standard için 1:50 konik ile raybalama pimi delikleri 14.00 mm konik pim geçme, HSS ile parlak buhar menevişli yüzey işlemek için genel işleme, sade karbon ve alaşım çelik, dövülebilir dökme demir, şekillendirilmiş ve dökme alüminyum ve bakır ve bakır alaşımları

Ürün Özelliği

Parlak ve Buharla Tavlanmış Kombinasyon

Yüksek Hız Çeliği Takım Malzemesi

DIN 9 - Konik Pimli Rayba Standartları

Sağa Dönüş/Kesme

Kareli silindirik sap

DIN Form A - Düz Kanal ≤ Ø3,5mm

Konik Eğimi (1mm / 50mm konik)

Ürün Detayları

Açıklama	Değer
Ürün adı	B90314.0
Sipariş kodu ANSI	B90314.0
EAN numarası	7320760182604

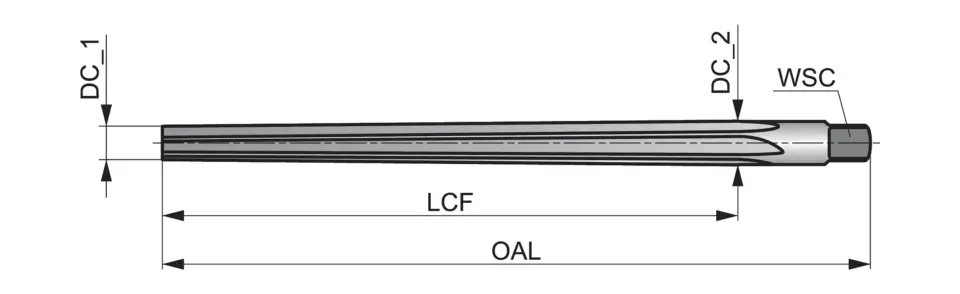

Bağlama genişliği - milimetre (WSC)	12.5 mm
Bağlantı çapı - milimetre (DCON MS)	17.74 mm
Makine Bağlantı Çap Toleransı (TCDCONMS)	h11
Talaş kanalı uzunluğu - milimetre (LCF)	210 mm
Kanal Sayısı (NOF)	8
Toplam uzunluk - milimetre (OAL)	255 mm
Kesme çapı ilk kesme adımı - milimetre (DC_1)	13.86 mm
Kesme çapı ikinci kesme adımı - milimetre (DC_2)	17.74 mm
Nominal çap	14
ISO	B90314.0
ANSI	B90314.0
Marka	Dormer Pramet
Netto ağırlık - gram	293.6
Brüt ağırlık - gram	293.6
Ürün numarası (SAP)	86013198
EDP numarası	0182604
